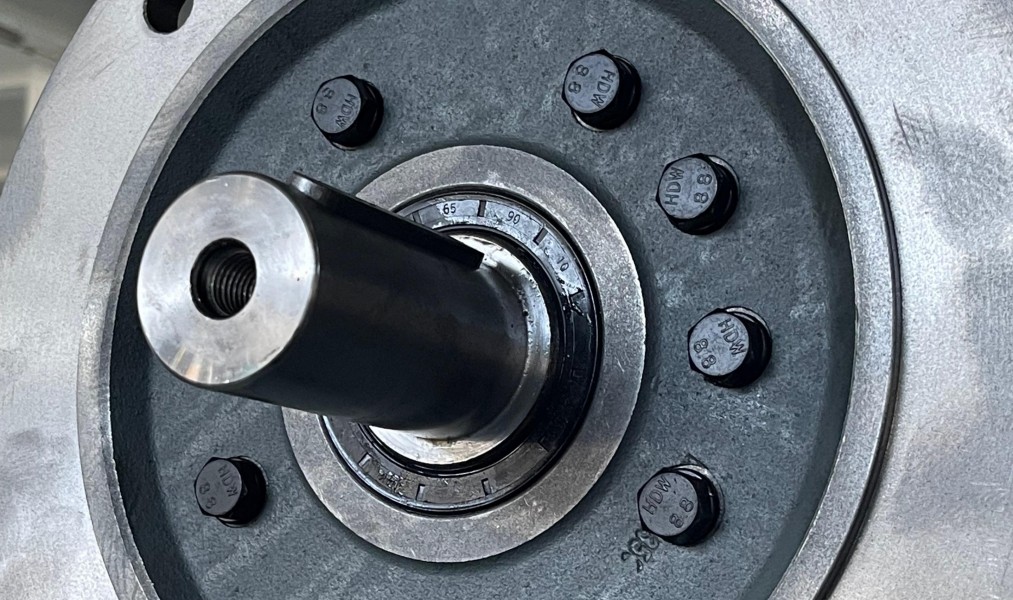

En växellåda, även känd som en hastighetsreducerare , är en avgörande komponent i kraftöverföringssystem. Den omvandlar inmatning med hög hastighet, lågt vridmoment från en motor till låghastighets, högt vridmoment , vilket säkerställer att mekanisk utrustning fungerar effektivt, smidigt och exakt. Som kärnaktuatorn i moderna maskiner påverkar dess prestanda direkt precision, energieffektivitet och driftsäkerhet.
Den här detaljerade guiden utforskar de fyra huvudtyperna av växellådor – cylindriska, koniska, planet- och snäckväxellådor – och framhäver deras strukturella egenskaper, prestandaparametrar och industriella tillämpningar . Genom att förstå dessa distinktioner kan ingenjörer och inköpsspecialister fatta välgrundade beslut för att optimera utrustningens prestanda och minska livscykelkostnaderna.

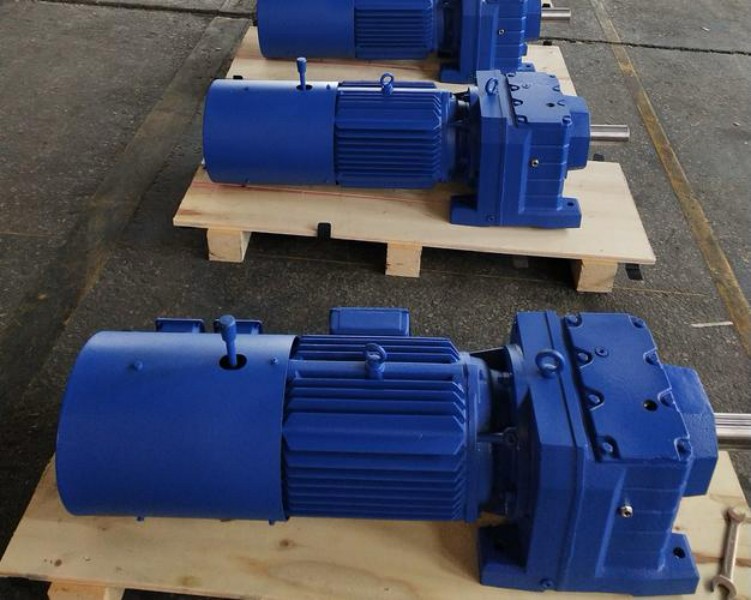

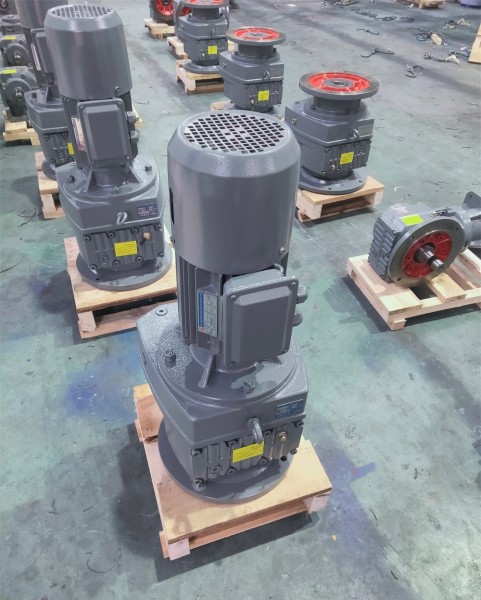

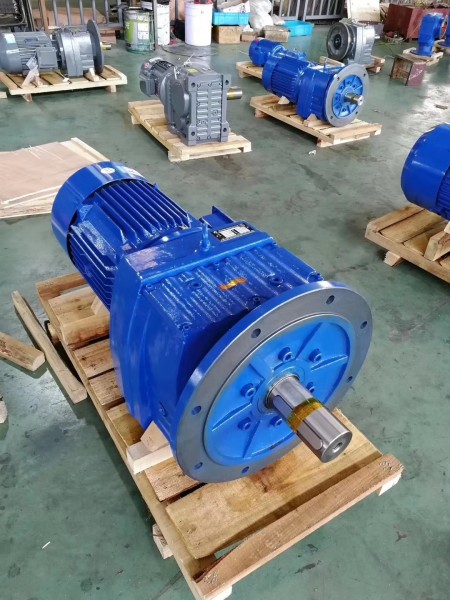

Cylindriska växelreducerare används i stor utsträckning som transmissionsanordningar för allmänna ändamål för tunga maskiner. De förlitar sig på parallella eller korsade cylindriska kugghjul för att överföra rörelse och kraft effektivt. Baserat på axelarrangemang är de kategoriserade i:
Typ av parallellaxel (t.ex. ZQ- och ZD-serien)
Typ av korsad axel (används ofta i snäckcylindriska kompositsystem)
Dessa reducerare använder vanligtvis evolventa tandprofiler med ett modulområde på 2–20 mm . Precisionsnivån följer GB/T 10095.2-2008-standarden , från klass 7 till grad 5. För tunga arbeten minskar precisionsslipade växlar (grad 5) kontaktspänningen och förbättrar hållbarheten.
Överföringseffektivitet: 89 %–97 % (enstegs), 82 %–88 % (trestegs)
Dynamisk belastningskoefficient: 1,2–1,8 (ISO 6336-standard), klarar 1,5–2× kortvariga överbelastningar
Reduktionsförhållande: 3–10 (enstegs), upp till 1000 (flerstegs)
Ingångshastighetsområde: 1000–3000 r/min
Cylindriska reducerare är idealiska för applikationer med tung belastning där utrymmet inte är begränsat, såsom:
Gruvkrossar och drivsystem för transportörer
Brokranlyftmekanismer (≤50 ton)
Storskaliga transportörer och blandare
De är dock mindre lämpliga för kompakta eller lågbrusiga miljöer (under 75 dB).
Fördelar:
Överföring med högt vridmoment
Robust och långvarig
Lättskött och kostnadseffektivt
Begränsningar:
Stor i storleken
Måttlig ljudnivå
Effektiviteten minskar med fler överföringssteg

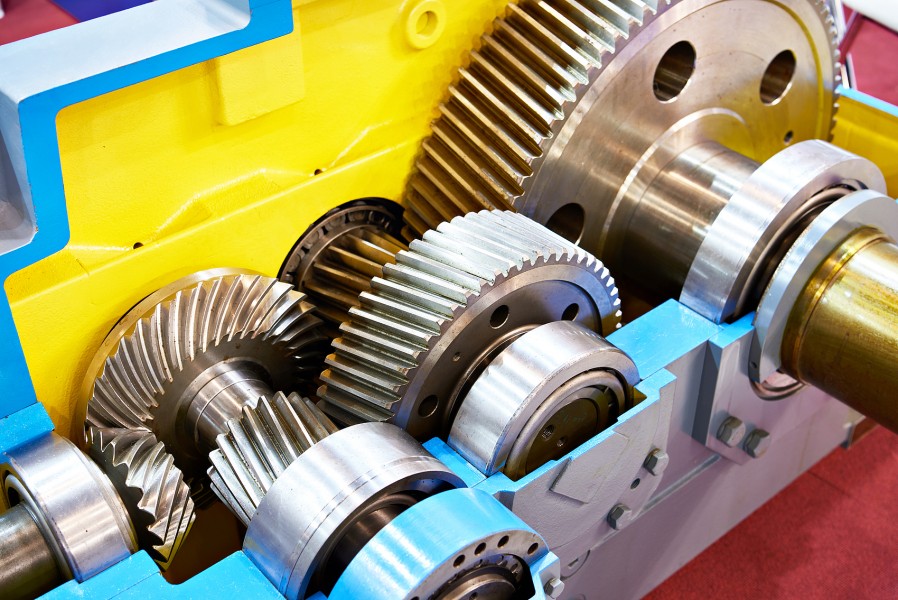

Koniska växelreducerare är utformade för att ändra riktningen på kraftöverföringen , vanligtvis med 90°. De använder koniska kugghjul som sina kärnkomponenter, kategoriserade efter tandprofil i:
Spur koniska växlar
Spiralformade vinkelväxlar
Koniska spiralväxlar
Bland dessa erbjuder koniska spiralväxlar — som de som tillverkas av Gleason Gear — överlägsen jämnhet och högre kuggkontakthastigheter (upp till 80 % ). De använder precisionsbearbetning och ytmodifieringsteknik för att minimera påfrestningar vid tandkanter och förbättra stabiliteten.
De flesta hus är tillverkade av gjutjärn HT300 , vilket säkerställer hög styvhet och ≤0,05 mm/m koaxialitetsfel i transmissionsaxeln.
Transmissionsverkningsgrad: 85%–92% (rakväxlar), 92%–96% (spiralväxlar)
Statisk belastningskoefficient: 2,0–2,5 (GB/T 10062.1)
Slagbelastningsmotstånd: Upp till 3× nominellt vridmoment för spiralväxlar
Axial belastningskapacitet: ≤30 % av nominell radiell belastning (kräver axiallager)
Fasreducerare utmärker sig i riktade transmissionssystem , såsom:
Hamnportalkranar (svängradie 10–30 m)
Metallurgiska omvandlare och lutningsmekanismer
Kraftiga verktygsmaskiner matardrifter
Eftersom koniska växlar arbetar under hög belastning kräver de smörjmedel av hög kvalitet (ISO VG 220–460). Periodiska speljusteringar med hjälp av specialverktyg – som tandtjockleksok och mätklockor – är nödvändiga. Även om detta ökar underhållskostnaderna, motiverar den uppnådda effektiviteten och precisionen investeringen.
Planetväxelreduceraren , är ett kompakt och effektivt transmissionssystem med en trestegsstruktur:
Sun Gear → Planet Gears → Intern Ring Gear.
Vanligtvis är 3–6 planetväxlar jämnt fördelade runt solhjulet, vilket säkerställer en balanserad vridmomentöverföring.
Material och designfunktioner:
Sun and Planet Gears: 20CrMnTi uppkolad och släckt (HRC 58–62)
Inre ringväxel: 42CrMo släckt och härdat (HB 220–250)
Flytande planetbärare: Kompenserar automatiskt för mesh-fel, vilket förbättrar lastfördelningen
Överföringseffektivitet: 96 %–98 % (enstegs), 92 %–95 % (tvåstegs)
Vridmomentdensitet: 20–50 N·m/kg (2–3× högre än cylindriska reducerare)
Glapp: ≤3 arcmin (precisionsgrad), ≤10 arcmin (standardkvalitet)
Planetväxelreducerare föredras i kompakta maskiner med hög precision , inklusive:
CNC-svarvspindeldrivningar (≤8000 r/min)
Intelligenta kranar (±5 mm positioneringsnoggrannhet)
Industrirobotar och servosystem (repeterbarhet ±0,02 mm)
Även om kostnaderna är 2–3 gånger högre än motsvarande cylindriska växelreducerare, gör deras effektivitet, precision och kompakta storlek dem ovärderliga inom automation och robotik.
Exceptionell effektivitet och precision
Högt vridmoment i ett litet fotavtryck
Lågt glapp idealiskt för servoapplikationer
Begränsningar:
Högre initial kostnad
Kräver tillverkarens support för reparationer eller byten

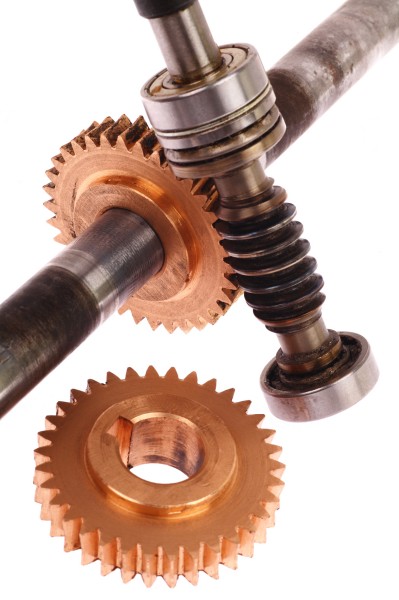

Snäckväxlare använder en skruv (skruvliknande axel) i ingrepp med ett snäckhjul (bronsdrev) för att uppnå höga reduktionsförhållanden i en kompakt design.
Maskmaterial: Härdat stål (1–4 trådar)
Maskhjul: tennbrons (ZCuSn10Pb1)
Smörjning: Forcerade eller oljebadsystem för att kontrollera värme och friktion
Kylflänsar eller kylslingor är vanligtvis integrerade för att förhindra temperaturhöjningar under kontinuerlig drift.
Effektivitet: 70 %–75 % (entrådig), 75 %–85 % (fletrådig)
Reduktionsförhållande: 10–1000 (ensteg som kan ha mycket höga utväxlingar)
Självlåsningsvinkel: ≤3°30′ (GB/T 10085-2018), förhindrar bakåtkörning
Tillåten kontaktspänning: ≤180 MPa
Snäckväxelreducerare är idealiska för låg hastighet och hög reduktion som kräver applikationer med självlåsande egenskaper , såsom:
Kranlyftningssystem (≤0,5 m/s)
Porthissar (≤100 kN lyftkraft)
Kemiska blandare (≤50 r/min)
På grund av högt ytslitage är regelbunden oljeanalys (ISO 4406 ≤18/15) avgörande för att upptäcka metallpartiklar och förhindra växelfel.
Att välja rätt växellåda kräver en noggrann balans mellan lastkapacitet, precision, effektivitet och miljöanpassning.
Använd GB/T 3811-2008 som referens för nominella belastningskoefficienter.
Kraftiga system (A7–A8) kräver 20 %–30 % högre säkerhetsmarginaler.
Planetreducerare (≤5 bågmin glapp) passar servodrivna system.
Cylindriska reducerare (7-gradig precision) fungerar bra för allmänna maskiner.
För höga temperaturer (≥40°C), välj reducerare med forcerat kylsystem.
Vid dammiga förhållanden, säkerställ kapslingsskydd IP65 eller högre.
För kontinuerlig drift som transportörer, välj reducerare med ≥90 % effektivitet för att minska effektförluster och driftskostnader.
Att förstå klassificerings- och urvalsprinciperna för växelreducerare är avgörande för att uppnå långsiktig tillförlitlighet och energieffektivitet i industriella system.
Cylindriska reducerare är bäst för tunga, allmänna applikationer.
Avfasningsreducerare utmärker sig i riktade kraftöverföringssystem.
Planetära reducerare erbjuder precision och kompakt prestanda för automation och robotik.
Snäckreducerare ger självlåsande säkerhet och kostnadseffektiv låghastighetskontroll.
Genom att kombinera teknisk insikt med noggranna urvalskriterier kan företag förbättra den mekaniska prestandan, minimera stilleståndstiden och sänka de totala driftskostnaderna.
När industrier går mot smart tillverkning , kommer integration av IoT-aktiverade växelreducerare med realtidsövervakning att vara nästa utveckling – som erbjuder förutsägande underhåll och effektivitetsoptimering i varje steg av driften.
