Montaggio su piede, montaggio su flangia, montaggio su albero
5.38~12524
FINO A 50000Nm
1
1 anno
Motore asincrono trifase
Yongzhuan
IE4 IE3 IE2
Alloggiamento in ghisa/alloggiamento in alluminio
sistemi di trasporto, macchinari per l'imballaggio e attrezzature per la movimentazione dei materiali......
Accettabile
Robusta custodia in legno o personalizzata
CE CCC
Descrizione del prodotto
I motoriduttori ad ingranaggi conici sono componenti essenziali dei moderni macchinari industriali. Forniscono un'efficiente trasmissione di potenza, un'elevata coppia erogata e prestazioni affidabili in un'ampia gamma di applicazioni. Che tu ne abbia bisogno per sistemi di trasporto, macchine per l'imballaggio o processi industriali pesanti, i motoriduttori a coppia conica sono la soluzione perfetta per operazioni fluide ed efficienti.
Siete alla ricerca di una soluzione di azionamento a bassa manutenzione e in gran parte esente da usura ma con coppia elevata? Allora stai prendendo la decisione giusta con il nostro motoriduttore a coppia conica. Questo perché vi offriamo riduttori e motori combinati come componenti di azionamento compatti: perfettamente in sintonia tra loro e adattati alla vostra applicazione. Combina l'efficienza degli ingranaggi elicoidali con il trasferimento di potenza angolare degli ingranaggi conici, rendendolo la soluzione preferita in tutti i settori.

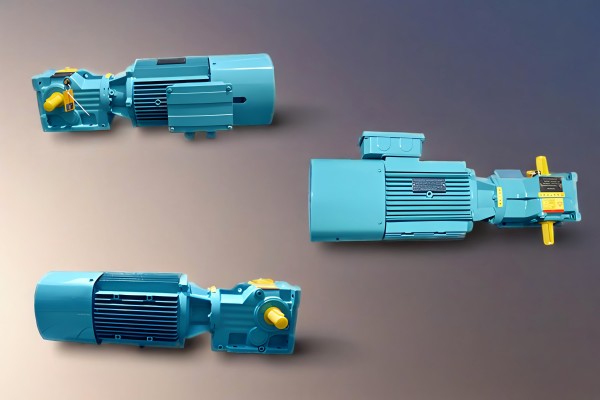

Un motoriduttore conico elicoidale è un tipo di motoriduttore ad angolo retto che combina ingranaggi elicoidali e conici per ottenere una trasmissione della coppia ed efficienza energetica superiori.
✅ Gli ingranaggi elicoidali garantiscono un funzionamento regolare e silenzioso ingranando gradualmente i denti.
✅ Gli ingranaggi conici cambiano il senso di rotazione, rendendoli ideali per la trasmissione di potenza ad angolo retto.
✅ La combinazione di entrambi gli ingranaggi si traduce in elevata efficienza, durata e minima perdita di energia.
✅ Coppia e capacità di carico elevate
Ideale per applicazioni pesanti che richiedono una trasmissione di coppia elevata.
✅ Efficienza Energetica
Riduce al minimo la perdita di energia, riducendo il consumo energetico e i costi operativi.
✅ Funzionamento silenzioso e regolare
Il design dell'ingranaggio elicoidale riduce il rumore e le vibrazioni per un ambiente di lavoro senza interruzioni.
✅ Durabilità e longevità
Realizzato con materiali di alta qualità , garantendo una lunga durata.
✅ Design compatto e versatile
Adatto a varie opzioni di montaggio , comprese le configurazioni con montaggio su flangia, su piedi e su albero.

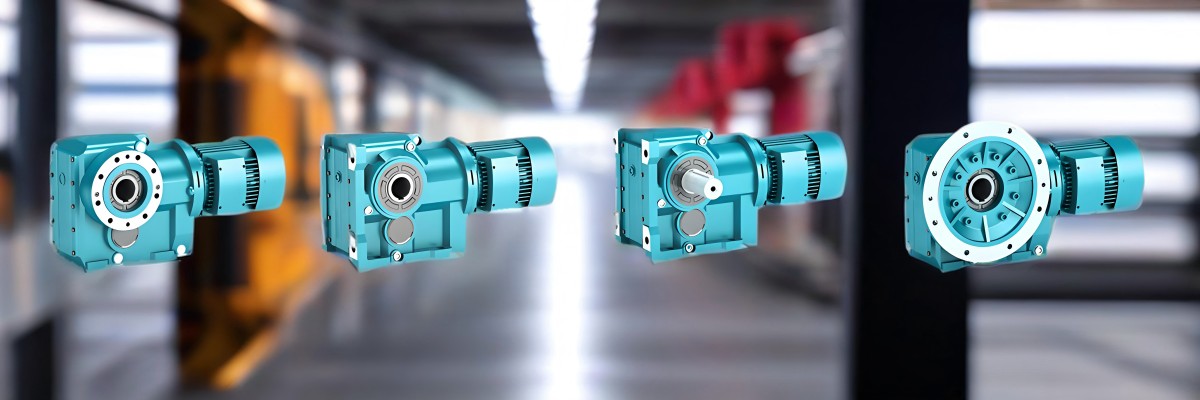

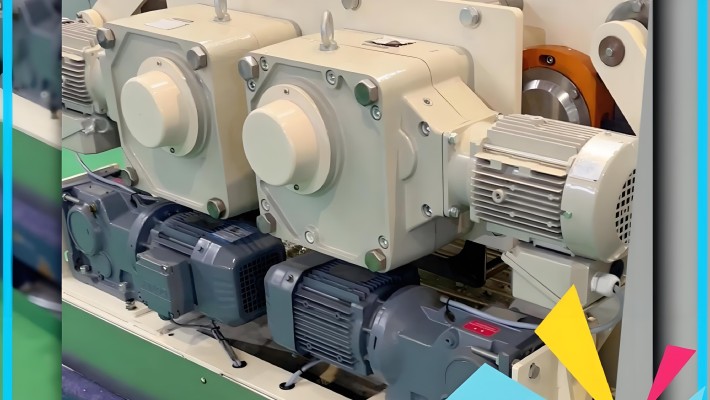

serie K Il motoriduttore a ingranaggi conici elicoidali è disponibile in varie opzioni di montaggio e configurazioni di uscita , che li rendono altamente adattabili a diverse applicazioni industriali. Di seguito è riportata la suddivisione delle diverse serie e le loro caratteristiche specifiche:
✦Descrizione: Versione standard montata su piedi con uscita ad albero pieno.
✦Applicazione: utilizzato in trasportatori, frantoi e sistemi di automazione industriale dove un montaggio rigido e una forte trasmissione della coppia . sono richiesti
✦Descrizione: versione montata su piedi con uscita ad albero cavo , che offre flessibilità di installazione.
✦Applicazione: comune nella movimentazione di materiali sfusi, miscelatori e applicazioni agricole in cui i design ad albero cavo consentono un facile assemblaggio con alberi condotti.
✦Descrizione: progettato con un albero cavo con chiavetta , che consente una trasmissione sicura della potenza impegnandosi direttamente con l'albero condotto.
✦Applicazione: utilizzato in macchinari che richiedono elevata precisione e facile manutenzione , come macchine per l'imballaggio, linee di assemblaggio automatizzate e apparecchiature per la lavorazione degli alimenti.
✦Descrizione: design con flangia B5 con uscita ad albero pieno , che garantisce un montaggio sicuro e rigido.
✦Applicazione: comune in pompe, agitatori e sistemi di ventilazione , dove è richiesto un motoriduttore compatto e ad alta efficienza.
✦Descrizione: Versione montata su flangia con uscita ad albero cavo , che consente una facile integrazione nei macchinari esistenti.
✦Applicazione: utilizzato in trasportatori, sistemi di sollevamento e apparecchiature per la lavorazione dei materiali , dove il design ad albero cavo montato su flangia offre flessibilità.
✦Descrizione: design con flangia B14 con uscita ad albero cavo , che offre una soluzione compatta e leggera.
✦Applicazione: ideale per piccoli sistemi di automazione, macchine tessili e robotica , dove precisione e risparmio di spazio sono priorità.
✦Descrizione: presenta un'uscita ad albero cavo e un braccio di torsione per fornire maggiore stabilità e controllo nelle applicazioni a coppia elevata.
✦Applicazione: comune nei nastri trasportatori, negli elevatori a tazze e nei grandi miscelatori industriali , dove l'assorbimento della coppia è fondamentale.
✦Descrizione: viene fornito con un'uscita ad albero cavo e un collegamento a disco termoretraibile , che fornisce una trasmissione sicura della coppia.
✦Applicazione: utilizzato nella produzione di acciaio, gru per carichi pesanti e operazioni minerarie , dove carichi d'urto e forze elevate richiedono una connessione forte e antiscivolo.
✦Descrizione: progettato con un albero cavo scanalato , che offre un migliore trasferimento della coppia e una distribuzione del carico.
✦Applicazione: presente nella produzione tessile, nei nastri trasportatori e nei macchinari industriali , dove gli alberi scanalati migliorano l'efficienza e riducono l'usura.
✦Descrizione: questa serie presenta un ingresso ad albero pieno , che la rende compatibile con una varietà di tipi di motore e sistemi di azionamento.
✦Applicazione: utilizzato nell'automazione industriale, nei bracci robotici e nelle operazioni di catena di montaggio , dove è necessario un collegamento diretto al motore.
Scheda parametri motoriduttore conico elicoidale serie K.pdf
· La coppia è la forza di rotazione necessaria per azionare l'applicazione.
· La scelta di un motoriduttore con una coppia insufficiente può portare a prestazioni inefficienti, surriscaldamento e guasti prematuri.
· Coppia (Nm) = Potenza (kW) × 9550 / Velocità (RPM)
· Carichi più elevati richiedono una coppia maggiore per funzionare correttamente.
· Serie KH, KHB, KHF, KHZ → Ideale per carichi pesanti e applicazioni a coppia elevata.
· Serie KAH → Progettata per processi industriali a coppia elevata.
· Il rapporto di trasmissione determina la velocità di uscita e la coppia del motoriduttore.
· Un rapporto di trasmissione più alto significa velocità inferiore ma coppia più elevata.
· Un rapporto di trasmissione più basso fornisce una velocità più elevata ma una coppia inferiore.
· Se è necessario un controllo preciso alle basse velocità , selezionare un rapporto di riduzione più elevato.
· Se è necessaria una rotazione più rapida con una coppia inferiore , optare per un rapporto di riduzione inferiore.
· Serie KAD (doppia riduzione) → Ideale per velocità ultra-basse e coppia elevata.
· Serie KV, KVB, KVF, KVZ (uscita ad albero cavo scanalato) → Ideale per applicazioni che richiedono una trasmissione di potenza fluida a varie velocità.
· Lo stile di montaggio deve adattarsi al design della macchina e allo spazio di installazione.
· Il tipo di montaggio errato può causare disallineamento, vibrazioni e inefficienza.
| Tipo di montaggio | Serie | Ideale per |
|---|---|---|
| Montaggio su piedi (uscita albero solido) | Serie K | Trasportatori, frantoi, applicazioni industriali generali |
| Montaggio su piedi (uscita ad albero cavo) | Serie KAB | Movimentazione di materiali sfusi, miscelatori |
| Montaggio su flangia (uscita albero pieno) | Serie KF (flangia B5) | Pompe, agitatori, ventilatori |
| Montaggio su flangia (uscita ad albero cavo) | Serie KAF (flangia B5) | Attrezzature per la lavorazione dei materiali |

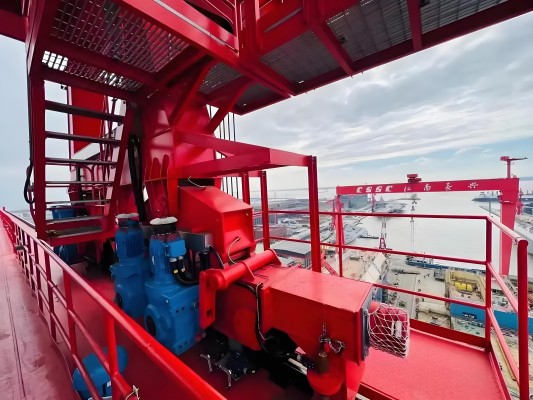

| Montaggio compatto su flangia (uscita ad albero cavo) | Serie KAZ (flangia B14) | Piccoli sistemi di automazione, robotica |
| Montaggio su braccio di reazione (uscita ad albero cavo) | Serie KAT | Trasportatori a nastro, mescolatori industriali |

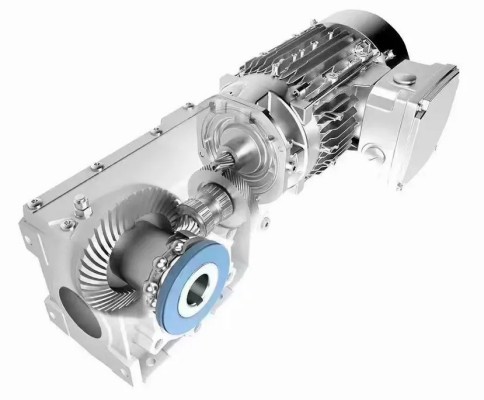

· Il motoriduttore deve corrispondere ai requisiti di potenza del motore elettrico o del sistema di azionamento.
· Una selezione errata del motore può portare a sovraccarico, inefficienza o guasto meccanico.
· Potenza motore (kW o HP) → Abbina il motoriduttore alla potenza del tuo motore elettrico.
· Voltaggio e frequenza → Garantire la compatibilità con le specifiche del motore CA o CC.
· Compatibilità di montaggio → Controllare se il motore è adatto al design di ingresso del motoriduttore.
· Serie K(KA, KF, KAF, KAB, KAZ)S (ingresso albero solido) → Adatto a vari collegamenti e personalizzazioni del motore.
· Maggiore efficienza = Minori costi operativi.
· I motoriduttori a bassa efficienza sprecano energia sotto forma di calore , aumentando il consumo energetico.
| del tipo di ingranaggio (%) | Efficienza | Risparmio energetico |
|---|---|---|
| Motoriduttore a ingranaggi conici elicoidali serie K | Fino al 96% | Molto alto ✅ |
| Motoriduttore a vite senza fine | 50% - 70% | Basso ❌ |
| Motoriduttore epicicloidale | 90% - 95% | Alto ✅ |
· Serie KF (flangia B5, uscita ad albero pieno) → Offre coppia elevata con perdita di potenza minima.
· Serie KAB (con piedi, uscita ad albero cavo) → Ideale per la movimentazione di materiali sfusi ad alta efficienza energetica.

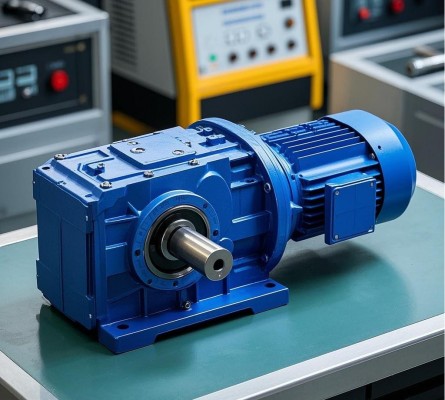

· Condizioni operative come temperatura, umidità, polvere ed esposizione a sostanze chimiche influiscono sulla durata del motoriduttore.
· Gli ambienti difficili richiedono rivestimenti speciali e materiali resistenti alla corrosione.
| sulle condizioni | consigliate |
|---|---|
| Resistenza ai carichi pesanti e agli urti | Serie KH, KHB, KHF, KHZ |
| Ambienti corrosivi | Serie KAB (uscita ad albero cavo) |
| Aree ad alta temperatura | Serie KAH (design a coppia elevata) |
· Una corretta manutenzione riduce i tempi di inattività e aumenta la durata del motoriduttore.
· La scelta di un motoriduttore a bassa manutenzione consente di risparmiare denaro su riparazioni e sostituzioni.
· Serie KHB (uscita ad albero cavo, disco termoretraibile) → Non è necessario un riallineamento frequente.
· Serie KVF (uscita ad albero cavo scanalato) → Usura ridotta grazie alla trasmissione regolare della potenza.

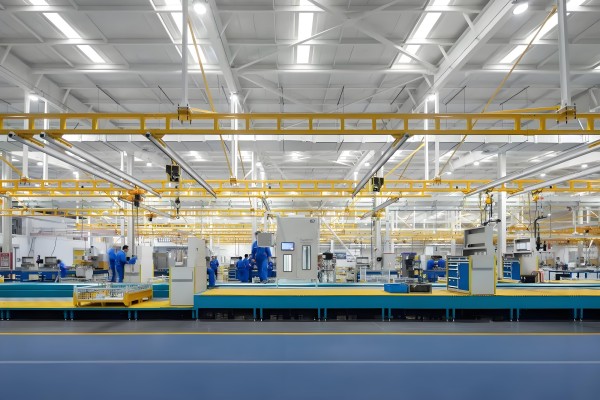

· Consulenza di esperti : i nostri esperti tecnici forniscono consigli personalizzati per aiutarvi a scegliere il motore giusto per la vostra applicazione.
· Consegna rapida : disponiamo di un ampio inventario di motori Yongzhuan serie K per tempi di consegna rapidi.
· Supporto post-vendita affidabile : il nostro team di assistenza clienti dedicato offre supporto per installazione, manutenzione e pezzi di ricambio.
· Prezzi competitivi : ottieni prestazioni di alta qualità a un prezzo accessibile , rendendo Yongzhuan un investimento intelligente.
| Caratteristica | Motori a ingranaggi conici elicoidali Yongzhuan | Altri motori a ingranaggi conici elicoidali |
|---|---|---|
| Efficienza | Fino al 96% | Fino al 94% |
| Gamma di coppia | 0,18 - 1000Nm | 0,12 - 900 Nm |
| Opzioni di montaggio | Piede, flangia, montaggio su albero | Piede, montato su flangia |
| Opzioni di personalizzazione | su misura Rapporto di trasmissione, potenza e design | limitate Opzioni di personalizzazione |
| Livello di rumore | a basso rumore Funzionamento | Rumore moderato |
| Materiale da costruzione | Acciaio temprato per una lunga durata | Acciaio standard |
| Gamma di velocità | da 1:5 a 1:100 Rapporti di riduzione della velocità | da 1:5 a 1:80 Rapporti di riduzione della velocità |
| Livello di vibrazione | Vibrazioni minime grazie agli ingranaggi precisi | Vibrazioni più elevate in alcuni modelli |
| Versatilità applicativa | Ideale per trasportatori, pompe, imballaggi e robotica | Ideale per applicazioni leggere |
| Efficienza energetica | Elevate prestazioni di risparmio energetico | moderato Risparmio energetico |
| Durata di servizio | Più a lungo grazie alla qualità superiore del materiale | standard Durata di servizio |
| Garanzia | 2-3 anni di garanzia | 1-2 anni di garanzia |
| Requisiti di manutenzione | Manutenzione ridotta grazie agli ingranaggi ad alta precisione | Manutenzione più elevata |
| Prezzi | competitivi Prezzi con funzionalità premium | generalmente più bassi Prezzi con meno funzionalità |
I motoriduttori montati su piedi sono imbullonati a una base , mentre i motori montati su flangia sono fissati utilizzando una flangia per applicazioni salvaspazio.
Calcolare la velocità e la coppia richieste utilizzando:
· Coppia (Nm) = Potenza (kW) × 9550 / Velocità (RPM)
I motori della serie K raggiungono un'efficienza fino al 96% , riducendo significativamente il consumo energetico.
SÌ! Le serie KH, KHB, KHF e KHZ sono progettate per applicazioni pesanti.
Sì, una lubrificazione regolare migliora le prestazioni e prolunga la durata.
Sì, sono disponibili versioni in acciaio inossidabile per applicazioni alimentari.
Cerchi un motoriduttore a coppia conica serie K ad alte prestazioni ? Contatta Yongzhuan oggi per soluzioni personalizzate e consulenza di esperti !
Profilo Aziendale
Changzhou Yongzhuan Motor Co., LTD è un'impresa completa di progettazione e produzione di motori con 25 anni di esperienza. Si trova a Changzhou, Jiangsu, Cina. La nostra fabbrica copre un'area di 10.000 metri quadrati, un capitale sociale di 80 milioni di yuan e una produzione annua di 3.000.000 di motori.
Abbiamo una forte forza tecnica e di progettazione, due linee di produzione hanno implementato l'uso di robot intelligenti e produzione automatica, apparecchiature di test delle prestazioni del motore intelligenti hanno più di 10 set.
I nostri prodotti principali sono il motore a induzione trifase ad alta efficienza YE3 (IE3), YE4 (IE4), il motore a induzione trifase antideflagrante YBX3, il motoriduttore, il riduttore, il cambio e altri motori speciali personalizzati. I prodotti hanno superato 3C, CE, test di qualità autorevoli di terze parti e altre certificazioni. I nostri prodotti vengono esportati principalmente negli Stati Uniti, Germania, Giappone, Italia e altre decine di paesi e regioni.
Aderiamo sempre allo scopo di 'progettazione attenta, alta qualità ed alta efficienza, rispetto della credibilità, il cliente al primo posto', per 'servire la società, innovazione coraggiosa, innovazione pionieristica' come principio aziendale, servire con tutto il cuore il cliente.
1990-2005: Accumulo di esperienza - Il fondatore ha lavorato per 15 anni come ingegnere capo di macchinari elettrici di proprietà statale.
2005-2007: Fondazione dell'azienda: più di dieci anni di coltivazione nel settore, diverse persone si sono trovate d'accordo e hanno deciso di avviare un'attività in proprio.
2007-2009: All'inizio della fondazione: laboratori a conduzione familiare, difficoltà nel turnover del capitale, nessun cliente, i partner si sono ritirati.
2009-2019: sviluppo vigoroso - Con il rapido sviluppo dell'economia nazionale, con prodotti di alta qualità, integrità e modello di business vantaggioso per tutti, il volume degli ordini ha inaugurato una crescita esplosiva, balzando a diventare il principale produttore di motori del Jiangsu.
2019-2024: sfide e opportunità - La domanda del mercato tende a essere saturata e la concorrenza nel settore è feroce. Ricercare e sviluppare attivamente nuovi prodotti, garantire la qualità dei prodotti come risultato finale, migliorare il valore aggiunto dei prodotti e sviluppare mercati di fascia alta e mercati esteri.
Domande frequenti
A1 : Il modo migliore è fornire i parametri al disegno del motore. Il nostro ingegnere controllerà e consiglierà il modello più adatto come riferimento. Oppure puoi anche fornire le specifiche seguenti:
1. Tipo, modello, potenza e coppia.
2. Rapporto o velocità di uscita
3. Condizioni di lavoro e metodo di connessione
4. Quantità e nome della macchina installata
5. Modalità di ingresso e velocità di ingresso
6. Modello della marca del motore o dimensione della flangia e dell'albero motore
A2 : Sì. Siamo un produttore professionale di motori e riduttori da 20 anni con sede a Changzhou, Jiangsu, Cina.
A3 : 10 giorni per l'ordine del campione, 15 giorni per l'ordine del contenitore.
A4 : Certo, siamo onorati di offrirti un campione per il test prima di effettuare un ordine formale.
A5 : 1 pezzo per modello per marca e confezione di fabbrica, 50 pezzi per modello per marca e confezione OEM.
A6 : Sì, siamo un produttore OEM/ODM premium valutato da terze parti indipendenti.
A7 : La qualità è la priorità. Tutto il processo di produzione segue rigorosamente il sistema di qualità, il team di controllo qualità controlla la qualità durante la produzione ed esegue il test prima di ogni spedizione.
A8 : Garanzia: 1 anno dopo la data di spedizione contro B/L.
A9 : 1. Manteniamo una buona qualità e un prezzo competitivo per garantire il beneficio dei nostri clienti; 2. Rispettiamo ogni cliente come nostro amico e facciamo sinceramente affari e facciamo amicizia con loro, non importa da dove provengano.
