日本語
フートマウント、フランジマウント、シャフトマウント
1.3～289.6
最大18000N・m
1
1年
三相非同期モーター
永庄
0.18kW～160kW
鋳鉄ハウジング/アルミニウムハウジング
コンベヤシステム、包装機械、マテハン機器……
許容できる
強力な木製ケースまたはカスタマイズされた
CE CCC
製品説明

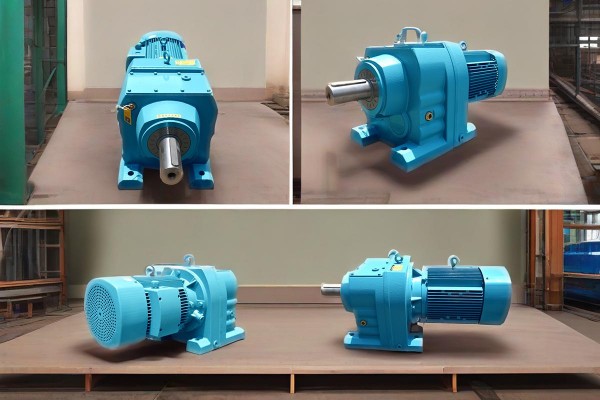

インラインヘリカルギヤモータは、ヘリカルギヤと電気モータを組み合わせたギヤシステムで、コンパクトで省スペースな設計で効率的な減速とトルク増大を実現します。モーターとギアボックスはインラインで取り付けられているため、これらのモーターはスペースが限られているものの、高いトルクと精度が必要とされる用途に最適です。これらのギアモータは、コンパクトなサイズ、高効率、高負荷に対応できるため、さまざまな業界で広く使用されています。
あなたのビジネス向けのをお探しですか 高品質インラインヘリカルギアモーター ? Yongzhuanは、 大手サプライヤーであり インライン ヘリカル ギア モーターの、 信頼性が高く、耐久性があり、エネルギー効率の高いソリューションを 幅広い業界に提供しています。に関与している場合でも 産業オートメーション、コンベヤ システム、重機のいずれ、Yongzhuan は ワンストップ ソリューションを提供します。 電力伝送のニーズを満たす
インラインヘリカルギヤモータは、 ヘリカルギヤ と 電気モータを組み合わせたギヤシステムで 実現します。 効率的な減速 と トルク増大を 、コンパクトで省スペースな設計でモーターとギアボックスは インラインで取り付けられているため、これらのモーターは用途に最適です。 スペースが限られている ものの、高いトルクと精度が必要とされる
1. ✅高効率
インラインヘリカルギアモーターは 効率が高いことで知られています。により 滑らかで段階的な歯の噛み合い、 摩擦が少なくなり、 エネルギー消費が低減され 寿命 が長くなります。.
2. ✅コンパクトなデザイン
インライン 構成の ため、他のタイプに比べてギヤモータがコンパクトになり 、 設置スペースが限られた機械に最適です。
3. ✅静かな動作
はすにより ば歯車設計、これらのモーターは最小限の振動で 静かに動作する ため、騒音に敏感な環境に適しています。
4. ✅耐久性と信頼性
Yongzhuan のインライン ヘリカル ギア モーターは 高品質の素材で作られており、 最大限の耐久性 と 信頼性の高いパフォーマンスを保証します。 厳しい条件下でも
5. ✅幅広い用途
これらのモーターは 多用途で、 製造、農業、マテリアルハンドリングなどのさまざまな産業に適しています。.

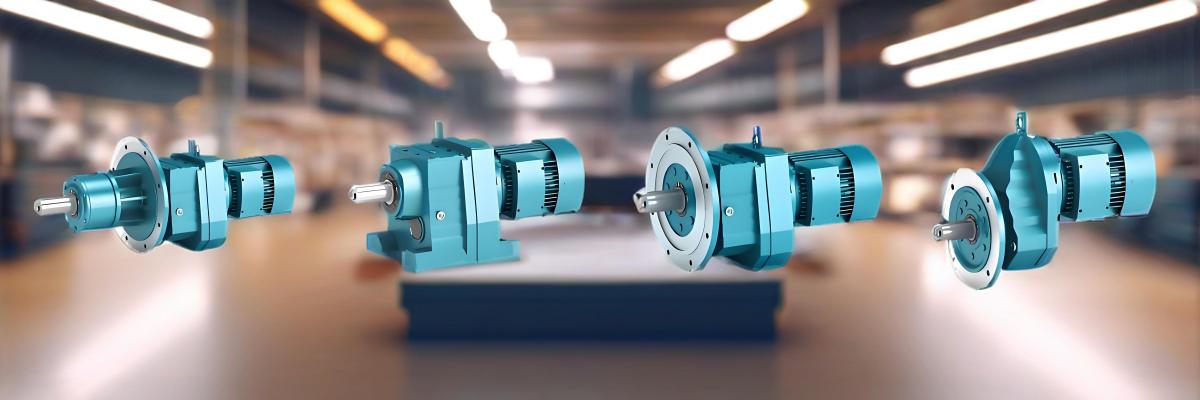

インラインヘリカルギアモーターは、その効率的なトルク伝達と多用途性で知られる、さまざまな産業用途に不可欠なコンポーネントです。以下は、インラインヘリカルギアモーターの主なタイプの内訳です。

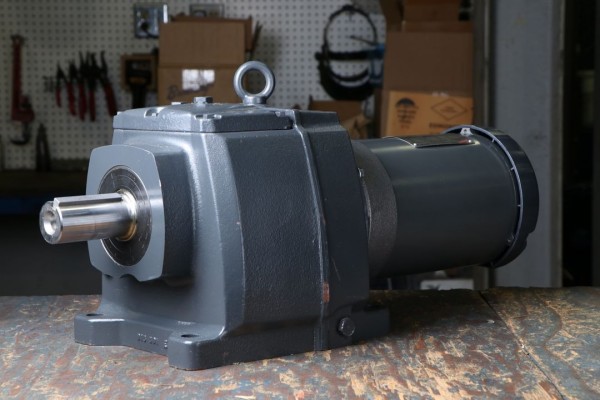

✦取り付けタイプ: フットマウント
✦説明: R シリーズ インライン ヘリカル ギア モーターは 、フットマウントのヘリカル ギア モーターを備えており、強力なトルク伝達を提供します。これらは、定置式の設置や、固定モーターのセットアップを必要とするアプリケーションに最適です。
?用途：マテリアルハンドリングシステム、コンベヤ、一般機械等。
✦取り付けタイプ: 足取り付け、中実軸入力
✦説明: RS シリーズ インライン ヘリカル ギヤ モータは、 ソリッド シャフト入力とフットマウント構成を統合し、安定性と駆動装置への直接接続を提供します。このシリーズは、高負荷の要件があるシステムに最適です。
✦用途：ポンプ、コンプレッサー、重機など。
✦取り付けタイプ: フランジ取り付け
✦説明: RF シリーズ インライン ヘリカル ギヤ モータは、 フランジ取り付け構成を特徴としており、コンパクトなスペースに簡単に設置できます。これらのモーターは、特に取り付けオプションが限られている機器に対して、高トルクとスムーズな動作を実現するように設計されています。
✦用途：搬送システム、産業オートメーション、精密工具。
✦取付タイプ: フランジ取付、中実軸入力
✦説明: RFS シリーズ インライン ヘリカル ギヤ モータは、 フランジ取り付けとソリッド シャフト入力を組み合わせており、省スペース設計と高トルクの両方が必要な用途に最適です。優れたトルク容量と効率を実現します。
✦用途：ロボット工学、組立ライン、食品加工。
✦取り付けタイプ: フットマウント
✦説明: RX シリーズ インライン ヘリカル ギヤ モータ は、脚取り付け用に設計された 1 段ギヤ モータです。高トルクと効率で適度な減速を必要とする用途に適しています。
✦用途：空調システム、コンベヤシステム、一般機械など。
✦取り付けタイプ: 足取り付け、中実軸入力
✦説明: RXS シリーズ インライン ヘリカル ギア モーターは、 ソリッド シャフト入力とフット マウント構成による 1 段減速を提供し、ヘビーデューティー用途向けの堅牢で効率的な設計を実現します。
✦用途：自動車、包装機、コンベアなど。
✦取り付けタイプ: フランジ取り付け
✦説明: RXF シリーズ インライン ヘリカル ギヤ モータは、 フランジ取り付けによる 1 段減速を実現し、効率的な動力伝達と限られたスペースを必要とするアプリケーションにコンパクトなソリューションを提供します。
✦用途：産業オートメーション、工作機械、包装システム。
✦取付タイプ: フランジ取付、中実軸入力
✦説明: RXFS シリーズ インライン ヘリカル ギヤ モータは、 フランジ取り付けと 1 段減速用の中実シャフト入力を組み合わせており、スペースに制約のある環境でも高い信頼性とトルク容量を提供します。
✦用途：食品加工、医薬品、ロボットアームなど。
✦取り付けタイプ: 拡張ベアリングハブ付きフランジ取り付け
✦説明: RM シリーズ インライン ヘリカル ギア モーターは 、ミキサー、ブレンダー、スターラーなどの撹拌用途向けに特別に設計されています。低速動力伝達による連続的な高負荷運転に対応できるように設計されています。
✦用途：化学処理、食品加工、廃水処理。
| インラインヘリカルギヤ減速機パラメータ | ||||||
|---|---|---|---|---|---|---|
| モデル | 軸径(mm) | 水平中心高さ(mm) | フランジ外径(mm) | 電力(kw) | 速度比 | 許容トルク(N・m) |
| R37 | 25 | 90 | 120(160) | 0.12～0.75 | 5～136 | 150 |
| R47 | 30 | 115 | 160(200) | 0.25～2.2 | 5～173 | 300 |
| R57 | 35 | 115 | 200(250) | 1.18～5.5 | 5～173 | 400 |
| R67 | 35 | 130 | 200(250) | 0.37～7.5 | 5～170 | 500 |
| R77 | 40 | 140 | 250(300) | 0.55～11 | 5~192 | 750 |
| R87 | 50 | 180 | 300(350) | 0.75～18.5 | 5~192 | 1250 |
| R97 | 60 | 225 | 350(450) | 1.5～30 | 5~197 | 2400 |
| R107 | 70 | 250 | 350(450) | 2.2～45 | 5~197 | 3600 |
| R137 | 90 | 315 | 450(550) | 4～55 | 5~197 | 6600 |
| R147 | 110 | 355 | 450(550) | 7.5～90 | 5～195 | 10700 |
| R167 | 120 | 425 | 550(660) | 11~132 | 8~186 | 14800 |
| R187 | 160 | 510 | 660(770) | 15～160 | 8~186 | 28000 |

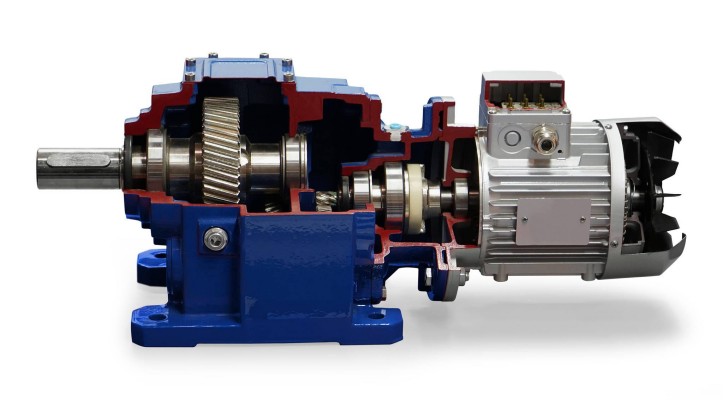

適切なシリーズと構成の選択は、必要なトルク、速度、スペースの制約、特定の用途の要求などの要因によって異なります。
✅トルクと耐荷重:
システムに必要なトルクの量を決定します。アプリケーションに重負荷または高トルクが要求される場合は、より高いトルク定格のギア モーターを選択してください。
✅速度要件:
アプリケーションに必要な減速比を評価します。異なるシリーズでは、さまざまな減速比 (1 段または多段など) が提供されます。必要な速度出力と効率を実現するモーターを選択してください。
✅デューティサイクル:
アプリケーションが継続的に動作するか断続的に動作するかを検討してください。ギアモーターには連続使用向けに設計されたものもありますが、断続的または軽負荷の作業に適したものもあります。
✅フットマウント:
より安定した堅牢なセットアップが必要な場合は、足置き式ギア モーター (R シリーズや RX シリーズなど) が理想的です。これらは、コンベア、ポンプ、ミキサーなど、取り付け位置が固定されたアプリケーションに最適です。
✅フランジ取り付け:
スペースが限られているアプリケーションや、狭いスペースにモータを設置する必要があるアプリケーションには、フランジ取り付け型ギアモータ (RF シリーズや RXF シリーズなど) がコンパクトなソリューションを提供します。この設定は、特定の取り付け制約がある自動システムや機械で一般的に使用されます。
✅ソリッドシャフト入力:
駆動機器とのより安定した確実な接続が必要な場合は、中実軸入力モデル（RS シリーズや RFS シリーズなど）をお選びください。これにより、より確実な動力伝達が保証され、滑りの可能性が低くなります。
✅標準入力:
負荷が極端に重くない、またはシャフトのわずかな動きに敏感でない、より一般的なアプリケーションの場合は、標準の入力ギア モーターで十分です。このオプションは R シリーズまたは RX シリーズにあります。
✅ 1段階削減：
比較的小さな速度低下が必要なアプリケーションの場合は、RX シリーズや RXF シリーズなどの 1 段ギア モーターが最適です。これらのモーターは、中程度の速度のアプリケーション向けにコンパクトな設計と効率的な性能を提供します。
✅多段階削減：
より大幅な速度低下が必要なアプリケーション (高トルクのアプリケーションでよく見られる) の場合は、より大きなトルク容量と長期間の使用にわたって安定性を提供できる多段ギア モーターを選択してください。
✅空きスペース:
モーターがシステム内の利用可能なスペースに適合することを確認してください。フランジ取り付けモーター (例: RF および RXF シリーズ) はスペースが限られている設置に最適ですが、フット取り付けモーター (例: R シリーズ) は大規模なセットアップに安定性を提供します。
✅環境:
ギアモーターが動作する環境条件を考慮してください。 RM シリーズなどの一部のモーターは、耐久性と過酷な条件への耐性が重要となる、より特殊な用途 (化学プロセスの撹拌機など) 向けに設計されています。
✅エネルギー効率:
運用コストを削減するには、高効率のギア モーターを選択してください。エネルギーの無駄を避けるために、モーターの出力が入力要件に十分に適合していることを確認してください。
✅騒音と振動:
騒音低減が重要な環境では、より静かで安定した性能を実現するように設計された RF シリーズなど、騒音の発生が低く、スムーズな動作を備えたギア モーターを検討してください。
✅カスタマイズの必要性: アプリケーションでカスタム ソリューション (特定の入力速度や特殊な出力構成など) が必要な場合は、メーカーに問い合わせて、検討しているモーター シリーズがカスタマイズ オプションを提供しているかどうかを確認してください。 RX シリーズなどの多くのギア モータ シリーズは、設計に柔軟性を提供します。
· 専門家によるコンサルティング: 当社の技術専門家が、 推奨事項を提供します。 お客様の用途に適したモーターを選択できるよう、個別の
· 短納期: 当社は、 大量の在庫を維持しています。 するため、Yongzhuan R シリーズ インライン ヘリカル ギア モータの 迅速な納期を実現.
・信頼できるアフターサポート：当社の 専任カスタマーサービスチームが 設置、メンテナンス、スペアパーツのサポートを提供します。
· 競争力のある価格設定: 高品質のパフォーマンスを手頃な価格で入手できるため、Yongzhuan は賢い投資となります。
| 特徴 | Yongzhuan インライン ヘリカル ギヤ モータ | その他のインライン ヘリカル ギヤ モータ |
|---|---|---|
| 取付タイプ | 脚取付型とフランジ取付型のオプションがあります。 | 一般に脚取付型とフランジ取付型が用意されていますが、オプションが限定される場合があります。 |
| トルク範囲 | 軽負荷から重負荷の用途に適した広いトルク範囲を提供します。 | 多くの場合、特定のトルク範囲に制限されており、一部のモーターではオプションが少なくなっています。 |
| 減速比 | 豊富な減速比（一段、多段）。 | 制限された速度低下オプション。比率の選択に柔軟性が欠ける可能性があります。 |
| カスタマイズ | 特定のアプリケーションおよび入出力構成に使用できるカスタマイズ オプション。 | Yongzhuan と比較して、提供されるカスタマイズ オプションが限られている場合があります。 |
| 効率 | エネルギー消費と運用コストを削減するように設計された高効率モーター。 | 効率は異なる場合があり、一部のモデルはエネルギー効率が低くなります。 |
| メンテナンス | 耐久性のある素材を使用し、メンテナンスの手間がかからないように設計されており、ダウンタイムが短縮されます。 | 耐久性が低いか材質が劣っているため、メンテナンスの必要性が高くなる場合があります。 |
| 耐久性 | 摩耗や環境要因に対する高い耐性を備え、パフォーマンスが長期間持続するように設計されています。 | 耐久性はメーカーによって異なり、一部のモーターは摩耗が早くなる傾向があります。 |
| 騒音・振動 | スムーズで低ノイズの動作は、ノイズに敏感なアプリケーションに適しています。 | メーカーによっては、騒音レベルや振動が高くなる場合があります。 |
| アプリケーション | コンベヤ、HVAC、包装、ロボット工学など、幅広い産業用途に適しています。 | モータの種類や機能によっては用途が限定される場合があります。 |
| 料金 | 高品質モーターを競争力のある価格で提供します。 | さまざまな場合があります。初期費用は安くても、メンテナンスやエネルギーのコストが高くつく場合もあります。 |
| 信頼性 | 高い信頼性と長期にわたるパフォーマンスの一貫性。 | 信頼性はメーカーによって大きく異なる場合があります。 |
Yongzhuan ギア モーターは高効率になるように設計されており、運用コストを削減し、システム パフォーマンスを向上させることでエネルギー節約が向上します。効率はシリーズや減速比によって異なりますが、どのモデルも動力伝達を最適化し、エネルギーロスを最小限に抑えるように設計されています。
はい。Yongzhuan は、特定のアプリケーションのニーズに合わせてさまざまなカスタマイズ可能なオプションを提供しています。さまざまな取り付け構成、シャフト設計、減速比の中から選択して、モーターがシステム固有の要件を確実に満たすことができます。
Yongzhuan インライン ヘリカル ギア モーターは、長期にわたる耐久性を実現するように作られています。堅牢な構造、高品質の素材、メンテナンスの手間がかからない設計により、通常の動作条件下では長い耐用年数が保証され、多くの場合数年間持続します。
Yongzhuan ギア モーターは、メンテナンスを最小限に抑えるように設計されています。ただし、すべての機械部品と同様に、最適なパフォーマンスを確保するために、潤滑、清浄度、摩耗を定期的にチェックすることをお勧めします。定期的に点検を行うことで、モーターの寿命を延ばし、予期せぬ故障を防ぐことができます。
Yongzhuan インライン ヘリカル ギア モーターは、スムーズで静かな動作で知られています。はすば歯車設計により振動と騒音が最小限に抑えられ、医療施設、食品加工、オフィスビルなどの騒音に敏感な環境に適しています。
当社の専門家チームは、トルクと速度の要件に基づいて正しいギア比を決定するお手伝いをします。
はい、当社のギアモーターは食品グレードの材料で作られており、食品加工機械に最適です。
会社概要
常州永庄汽車有限公司は、25 年の経験を持つ総合的なモーター設計および製造企業です。中国江蘇省常州市にあります。当社の工場面積は10,000平方メートル、登録資本金は8,000万元、年間生産量は300万個のモーターです。
私たちは強力な技術力と設計力を持っており、2つの生産ラインはインテリジェントロボットと自動生産の使用を実装しており、インテリジェントモーター性能試験装置は10セット以上あります。
当社の主力製品は、YE3(IE3)、YE4(IE4)高効率三相誘導モーター、YBX3防爆三相誘導モーター、ギアモーター、ギア減速機、ギアボックス、その他の特別にカスタマイズされたモーターです。製品は3C、CE、権威ある第三者の品質テストおよびその他の認証に合格しています。当社の製品は主に、米国、ドイツ、日本、イタリア、その他数十の国と地域に輸出されています。
私たちは常に「慎重な設計、高品質、高効率、信頼性の遵守、顧客第一」の目的を堅持し、「社会に奉仕し、勇敢な革新、先駆者」を企業理念として、心を込めて顧客にサービスを提供します。
1990 ～ 2005 年: 経験の蓄積 - 創業者は 15 年間、国営電気機械の主任技術者を務めました。
2005 ～ 2007 年: 会社設立 - 10 年以上の業界育成の中で、数人が意気投合し、自分のビジネスを始めることにしました。
2007 ～ 2009 年: 設立当初 - 家族スタイルのワークショップ、資金回転の困難、顧客なし、パートナーの撤退。
2009-2019: 活発な発展 - 国民経済の急速な発展に伴い、高品質の製品と誠実さ、双方にとって有利なビジネスモデルにより、注文量は爆発的な増加を迎え、江蘇省を代表するモーターメーカーに躍り出ました。
2019 ～ 2024 年: 課題と機会 - 市場の需要は飽和する傾向があり、業界の競争は熾烈です。新製品の研究開発を積極的に行い、収益としての製品品質を確保し、製品の付加価値を向上させ、ハイエンド市場や海外市場を開拓します。
よくある質問
A1 : パラメータ付きのモーター図面を提供していただくのが最善の方法です。当社のエンジニアが確認し、参考として最適なモデルを推奨します。または、以下の仕様を指定することもできます。
1. タイプ、モデル、出力およびトルク。
2. 比率または出力速度
3. 動作条件と接続方法
4. 数量と設置マシン名
5. 入力モードと入力速度
6. モーターブランドのモデルまたはフランジとモーターシャフトサイズ
A2 : はい。当社は中国江蘇省常州市にある20年間のモーターと減速機の専門メーカーです。
A3 : サンプル注文の場合は 10 日、コンテナ注文の場合は 15 日です。
A4 : はい、正式にご注文いただく前に、テスト用のサンプルを提供させていただきます。
A5 : 工場ブランドおよびパッケージの場合はモデルごとに 1 個、OEM ブランドおよびパッケージの場合はモデルごとに 50 個。
A6 : はい、当社は独立した第三者機関によって評価されたプレミアム OEM/ODM メーカーです。
A7 : 品質が最優先です。すべての生産プロセスは品質システムに厳格に従っており、QCチームは生産中に品質をチェックし、各出荷前にテストを実施します。
A8 : 保証: B/Lに対して出荷日から1年間。
A9 : 1.私たちは顧客の利益を確実にするために、良い品質と競争力のある価格を維持します。 2.私たちは、すべての顧客を友人として尊重し、どこから来たのかに関係なく、誠実に取引し、顧客と友達になります。
