A cyklopohon je známý pro vysokou kapacitu točivého momentu, kompaktní konstrukci, silnou odolnost proti rázovému zatížení a spolehlivý provoz v náročných průmyslových zařízeních. Je široce používán v dopravnících, mixérech, drtičích, mlýnech na pelety, balicích strojích, zařízeních pro odpadní vody a mnoha dalších pohonných systémech.
I vysoce kvalitní cykloidní reduktor však může brzy selhat, pokud se ignoruje mazání. Mazání není jen krok údržby. Přímo ovlivňuje životnost ložisek, opotřebení cykloidních kotoučů, kontakt čepů a válečků, nárůst teploty, výkon olejového těsnění, hladinu hluku a celkovou životnost.
Tento Průvodce mazáním cyklo pohonu vysvětluje, jak vybrat správný olej nebo mazivo, jak správně naplnit reduktor, jak často měnit mazivo a jak se vyhnout běžným problémům s mazáním.

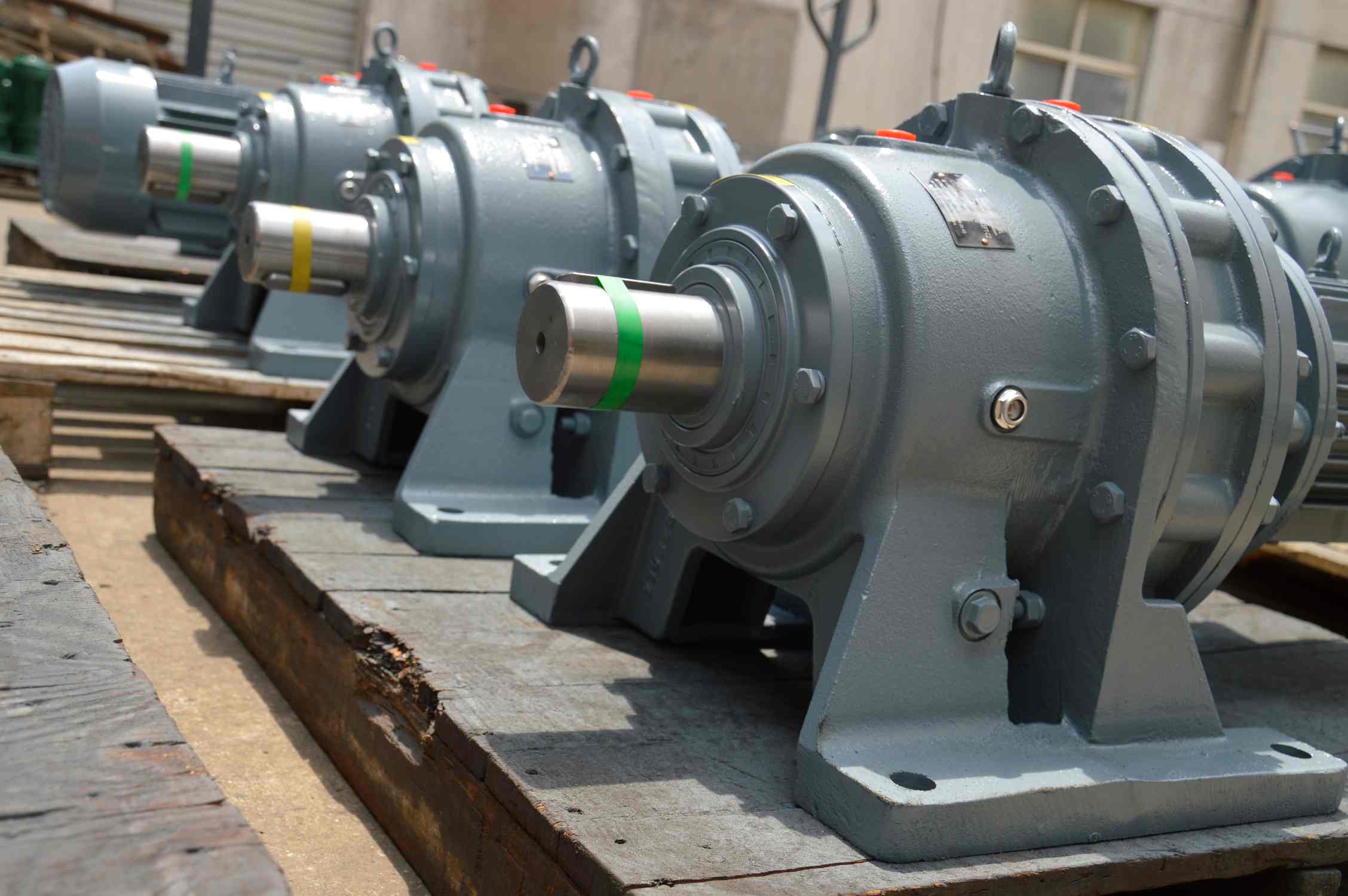

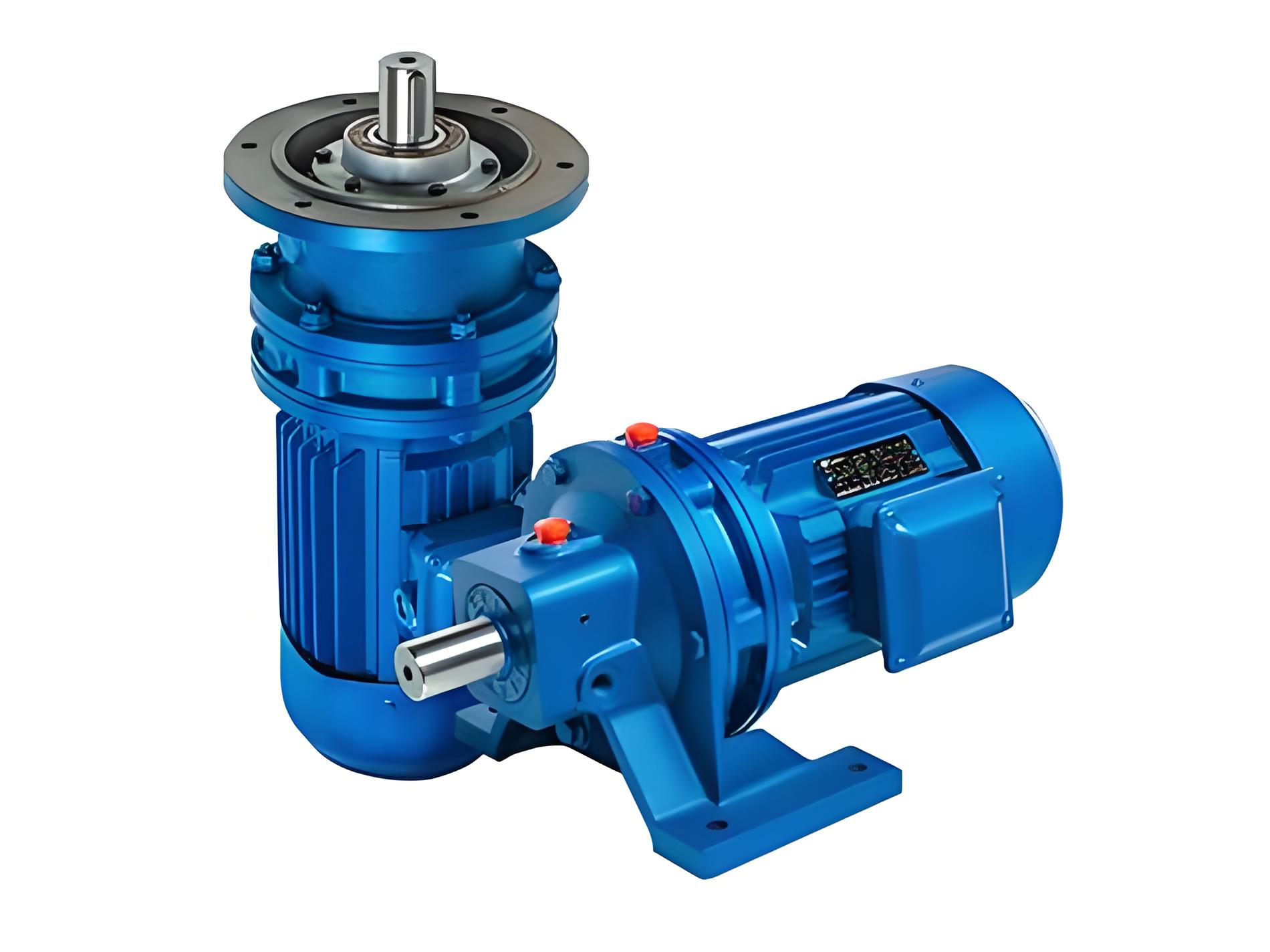

A cyklopohon , také nazývaný a cykloidní reduktor nebo cykloidní převodovka, je reduktor rychlosti, který využívá cykloidní pohyb ke snížení rychlosti motoru a zvýšení výstupního točivého momentu. Obvykle zahrnuje vstupní hřídel, excentrické ložisko, cykloidní kotouč, čepy, válečky, výstupní mechanismus, ložiska, pouzdro a olejová těsnění. Protože zatížení sdílí více kontaktních bodů, cyklopohon si poradí s nárazy a přetížením lépe než mnoho běžných převodovek.
Cyklopohony jsou oblíbené, protože nabízejí několik praktických výhod.
Zátěž je rozložena do mnoha kontaktních bodů, což pomáhá reduktoru zvládnout náhlá nárazová zatížení.
Cykloidní reduktory mohou dosáhnout velkých redukčních poměrů v relativně malém krytu.
Při správném výběru a mazání může cyklopohon zajistit hladký výstupní točivý moment a dlouhou životnost.
Tyto výhody však do značné míry závisí na správném mazání. Nesprávný olej, nízká hladina oleje, přeplnění, znečištění nebo opožděná výměna oleje mohou způsobit přehřátí, abnormální hluk, únik oleje, poškození ložisek nebo vnitřní opotřebení.
Mazání má uvnitř cykloidního reduktoru několik klíčových funkcí.

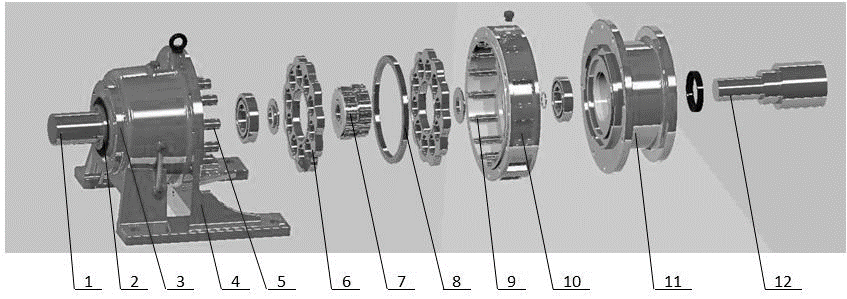

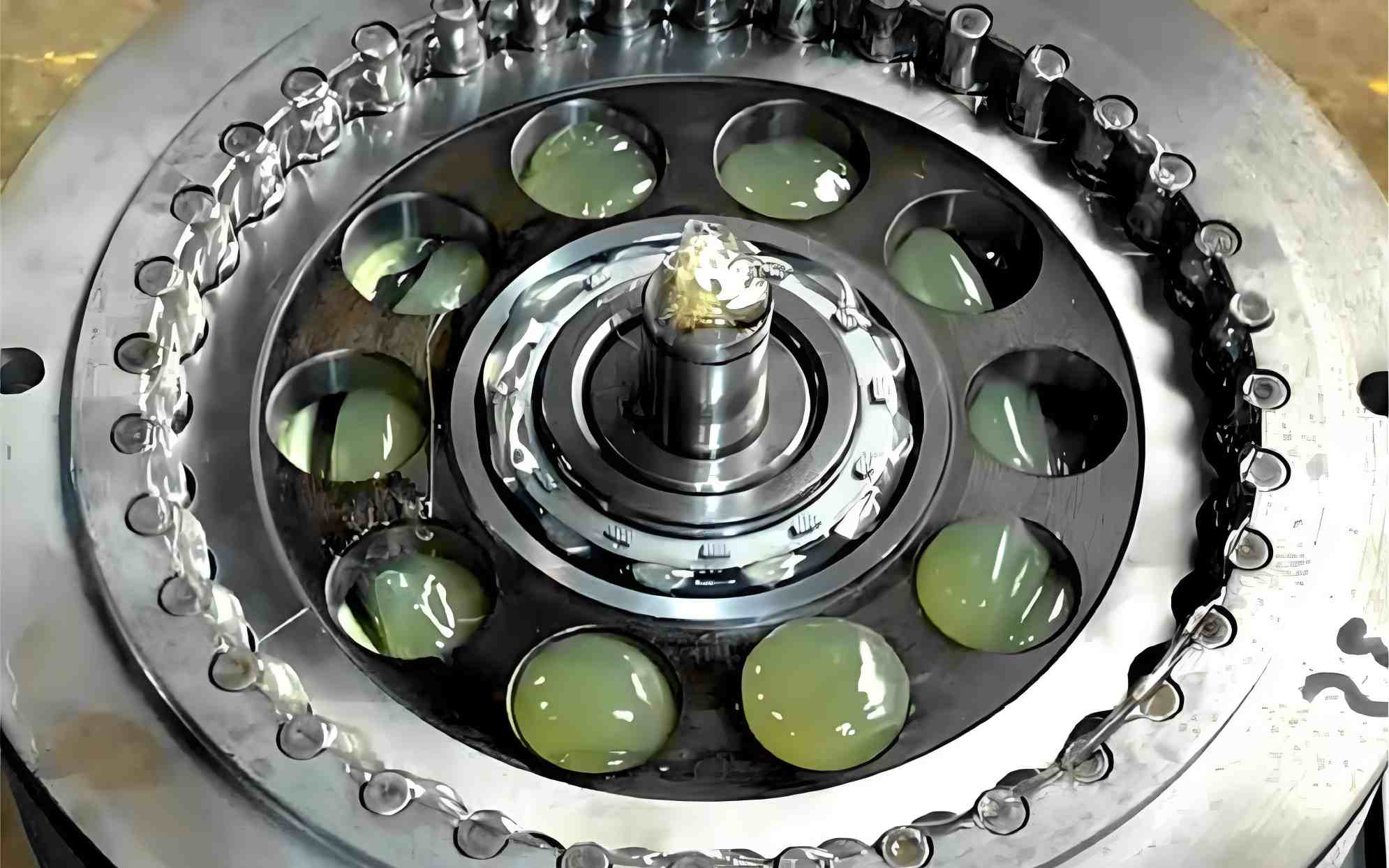

Cykloidní disk, čepy, válečky, ložiska a výstupní části se pohybují pod zatížením. Stabilní mazací film snižuje kontakt kov na kov a chrání tyto díly před rychlým opotřebením.
Během provozu tření vytváří teplo. Mazivo pomáhá přenášet teplo z kontaktních ploch a zabraňuje tomu, aby se reduktor zahříval více než normálně.
Správné mazivo snižuje korozi, hluk, vibrace, opotřebení ložisek a poškození těsnění, zejména ve vlhkém, prašném nebo nepřetržitém prostředí.
Cyklopohony mohou používat olejové mazání nebo mazání tukem. Správná volba závisí na velikosti reduktoru, rychlosti, montážní poloze, pracovním cyklu a konstrukci výrobce.
Mazání olejem je běžné u středních a velkých cykloidních reduktorů, aplikací s nepřetržitým provozem, vyšších vstupních rychlostí a těžkých zařízení. Olej proudí uvnitř reduktoru, dostává se na kontaktní plochy, odebírá teplo a lze jej během údržby vypustit a vyměnit.

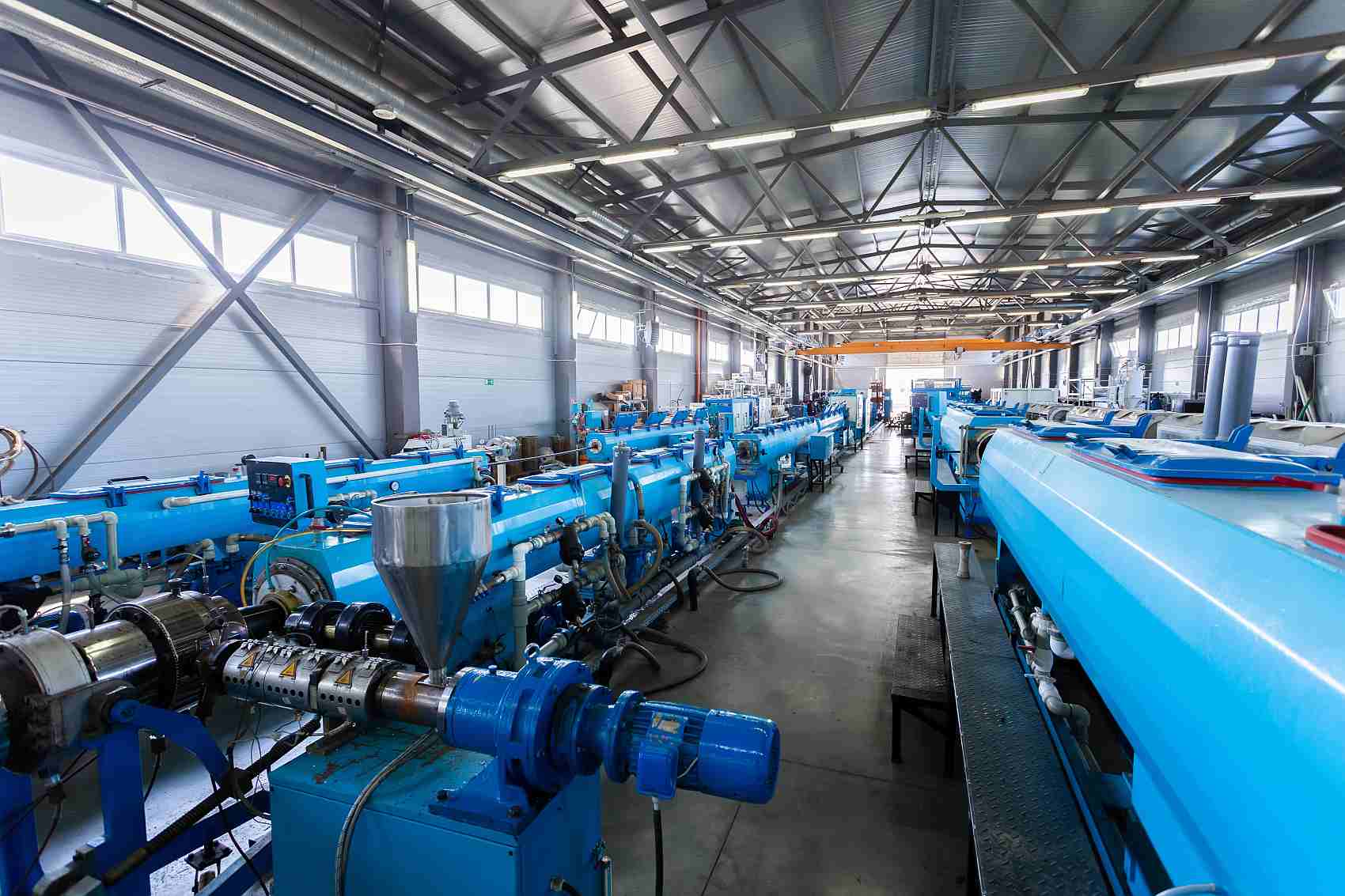

Olejové mazání se často používá pro dopravníky, míchačky, drtiče, mlýny na pelety a průmyslové výrobní linky, které běží dlouhé hodiny.
Mazání plastickým mazivem je běžnější u menších reduktorů, speciálních montážních poloh, nízkorychlostních aplikací nebo utěsněných konstrukcí, kde je důležitá kontrola úniku oleje. Mazivo drží na místě lépe než olej, ale neteče ani nechladí tak efektivně.
Mazací tuk může být vhodný pro malé cykloidní reduktory, přerušovaný provoz, kompaktní stroje a některé vertikální nebo šikmé instalace. Mazivo je však také nutné správně udržovat. Pokud se oddělí, ztvrdne, znečistí se nebo ztratí konzistenci, nemusí již reduktor chránit.
Neexistuje jediné mazivo, které by se hodilo pro každý cyklopohon. Správný výběr by měl zohledňovat skutečné pracovní podmínky.
Malé reduktory mohou používat mazivo, zatímco střední a velké reduktory často používají převodový olej. Vyšší vstupní rychlost vytváří více tepla a vysoký výstupní krouticí moment vyžaduje větší pevnost filmu. Na teplotě také záleží: příliš hustý olej může způsobit obtížné startování v chladném prostředí, zatímco příliš řídký olej nemusí chránit vnitřní díly v horkém prostředí.
Je třeba také zkontrolovat provozní hodiny, typ zatížení a montážní polohu. Reduktor běžící 24 hodin denně, čelící rázovému zatížení nebo instalovaný svisle vyžaduje pečlivější řízení mazání než reduktor používaný příležitostně při stabilním zatížení.
Pro mnohé průmyslové cykloidní reduktory , běžně používané třídy převodového oleje mohou zahrnovat ISO VG 150, ISO VG 220 nebo ISO VG 320. Přesná třída závisí na modelu reduktoru, rychlosti, zatížení, teplotě a montážní poloze.
Nejdůležitější pravidlo je jednoduché: dodržujte doporučení dodavatele reduktoru pro mazání. Nevybírejte olej pouze na základě zkušeností s jinými typy převodovek.
Příliš řídký olej nemusí vytvořit silný ochranný film. To může vést k rychlejšímu vnitřnímu opotřebení, vyšší hlučnosti, poškození ložisek, nárůstu teploty a kratší životnosti reduktoru.
Problémy může způsobit i příliš hustý olej. Může zvýšit odpor při rozběhu, zvýšit proud motoru během spouštění, způsobit větší ztráty vířením, snížit účinnost a způsobit vyšší provozní teplotu.
V průmyslových převodovkách lze použít minerální převodový olej i syntetický převodový olej, ale jsou vhodné pro různé podmínky.
Minerální olej je ekonomický a vhodný pro mnoho standardních průmyslových aplikací. Často stačí pro normální teplotu, mírné zatížení a podmínky pravidelné údržby.
Syntetický olej je dražší, ale v náročných podmínkách může fungovat lépe. Může být zvažován pro vysokoteplotní provoz, spouštění při nízkých teplotách, dlouhé provozní hodiny nebo nepřetržitý provoz ve velkém zatížení.
Bez potvrzení nemíchejte minerální olej, syntetický olej a olej různých značek. Různé systémy aditiv nemusí být kompatibilní. Pokud měníte typ oleje, úplně vypusťte starý olej a před opětovným naplněním vyčistěte reduktor.
Správné množství oleje je stejně důležité jako správný druh oleje. Neplňte reduktor, dokud nebude zcela plný. Častou chybou je přeplnění.
U cyklopohonů mazaných olejem by hladina oleje měla dosahovat specifikované polohy zátky nebo průhledítka. Při kontrole hladiny oleje by měl být reduktor zastaven a umístěn ve správné montážní poloze.
Nízká hladina oleje může způsobit špatné mazání, rychlé opotřebení, abnormální hluk, vysokou teplotu, poškození ložisek a selhání reduktoru.
Příliš mnoho oleje může způsobit pěnění oleje, víření tepla, netěsnost těsnění, zvýšení vnitřního tlaku a nižší účinnost. Pokud reduktor po naplnění oleje prosakuje, zkontrolujte přeplnění nebo nesprávnou instalaci odvzdušňovače.
Před spuštěním nového cyklopohonu je třeba pečlivě zkontrolovat mazání. Některé reduktory jsou dodávány s mazivem, zatímco jiné mohou být z důvodu bezpečnosti během přepravy dodávány bez oleje. Nikdy nepředpokládejte, že je reduktor připraven k provozu.
Před uvedením do provozu zkontrolujte následující body:
Zkontrolujte, zda reduktor používá olej nebo mazivo.
Používejte mazivo doporučené dodavatelem.
Naplňte podle modelu reduktoru a montážní polohy.
Zkontrolujte zátku hladiny, průhledítko nebo značku hladiny oleje.
U reduktorů mazaných olejem by měl být v případě potřeby správně nainstalován odvzdušňovač.
Zkontrolujte hřídelovou ucpávku, vypouštěcí zátku, olejovou zátku a spoj skříně.
Pokud je to možné, před zapnutím otočte hřídelem rukou, abyste zkontrolovali abnormální odpor.
U nového reduktoru je první výměna oleje důležitá, protože během počátečního chodu se mohou objevit malé částice opotřebení. Po první fázi provozu by měl reduktor vstoupit do plánu pravidelné údržby.
Praktickou informací je, že mnoho uživatelů kontroluje olej po prvních 100 až 300 provozních hodinách. Pokud olej ztmavne, zapáchá spáleninou, obsahuje kovové částice nebo vypadá kontaminovaný, vyměňte jej dříve.
Interval výměny oleje závisí na provozních podmínkách.
Pro čisté a přerušované aplikace může olej vydržet déle.
Při standardním provozu 8 až 12 hodin denně by měl být olej kontrolován a vyměňován podle pokynů dodavatele pro údržbu.
Pro 24hodinový provoz, rázové zatížení, vysokou teplotu, prašná místa nebo časté podmínky start-stop by měla být kontrola a výměna oleje častější.
Cementárny, důlní zařízení, krmné závody, systémy čištění odpadních vod a venkovní dopravníky vyžadují přísnější údržbu mazání, protože prach, voda a změny teploty mohou mazivo rychleji kontaminovat.
Pokud cyklopohon je mazán tukem, údržba by se měla řídit požadavkem na mazivo namísto pravidel údržby oleje.
Příliš mnoho maziva může zvýšit teplotu a tlak na těsnění. Může také vytvářet odpor a snižovat účinnost.
Mazivo má základní olej, zahušťovadlo, přísady a stupeň konzistence. Různá maziva nemusí být kompatibilní. Použijte typ doporučený dodavatelem.
Míchání různých maziv může způsobit ztvrdnutí, změkčení, separaci oleje nebo špatný mazací výkon. Pokud měníte typ maziva, vyčistěte co nejvíce staré mazivo.
Mazivo je třeba vyměnit, pokud zaschne, ztvrdne, oddělí se, znečistí nebo změní barvu.
Pravidelná kontrola pomáhá odhalit problémy dříve, než reduktor selže.
Čerstvý olej je obvykle čirý nebo lehce jantarový. Tmavý olej může znamenat přehřátí, oxidaci nebo stárnutí.
Kovové částice mohou naznačovat vnitřní opotřebení. Pokud najdete mnoho částic, zastavte stroj a zkontrolujte reduktor.
Mléčný olej obvykle znamená, že do reduktoru vnikla voda. To je nebezpečné, protože voda snižuje výkon mazání a způsobuje korozi.
Zápach spáleniny může znamenat přehřátí nebo oxidaci oleje.
Pokud hladina oleje opakovaně klesá, zkontrolujte těsnost hřídelového těsnění, zátky, těsnění nebo spoje skříně.
Náhlé zvýšení teploty může být způsobeno nízkou hladinou oleje, nesprávnou viskozitou oleje, přeplněním, přetížením, poškozením ložisek nebo špatným seřízením.
Mnoho poruchy cyklopohonu souvisí s chybami v mazání.
To je jedna z nejzávažnějších chyb. Pokud je reduktor provozován bez oleje, může dojít k rychlému poškození ložisek a vnitřních částí převodovky.
Nesprávná viskozita může způsobit přehřátí, špatné mazání, vysokou hlučnost, obtížné startování nebo rychlé opotřebení.
Nízká hladina oleje může být důsledkem netěsnosti, nesprávného plnění, nesprávné montážní polohy nebo špatné údržby.
Přeplnění může způsobit pěnění, teplo, netěsnosti a zvýšení tlaku uvnitř reduktoru.
Prach, voda, kovové částice nebo chemikálie mohou poškodit kvalitu maziva a vnitřní části.
Míchání nekompatibilních maziv může snížit ochranu, vytvořit kal nebo poškodit těsnění.
Starý olej ztrácí svůj ochranný účinek. Zpožděná výměna oleje může vést k vyššímu opotřebení a selhání reduktoru.
Zablokovaný nebo chybějící odvzdušňovač může způsobit problémy s tlakem a únik oleje.
Různé stroje vytvářejí různá rizika mazání.
Dopravníky často jezdí nepřetržitě. Pravidelně kontrolujte hladinu oleje, teplotu a těsnění, zejména v prašném prostředí.
Míchačky se mohou spustit pod zatížením a mění se točivý moment. Použijte správnou viskozitu oleje a potvrďte provozní faktor reduktoru.
Drtiče vytvářejí nárazové zatížení a vibrace. Olej by měl být často kontrolován, zda neobsahuje kovové částice a známky přehřátí.
Mlýny na pelety často pracují v prašných podmínkách a při vysokém zatížení. Zabraňte kontaminaci oleje a pečlivě sledujte teplotu.
Balicí stroje mohou mít časté cykly start-stop. Mazání by mělo odpovídat rychlosti, pracovnímu cyklu a provozním hodinám.
Hlavním rizikem je vlhkost a koroze. Zkontrolujte kontaminaci vody a zvolte vhodnou ochranu těsnění.
Výměna oleje by měla být čistá a kontrolovaná.
Před údržbou vypněte napájení a dodržujte bezpečnostní postupy.
Nevypouštějte olej, když je extrémně horký. Horký olej může způsobit popáleniny.
Před otevřením vyčistěte olejovou zátku, vypouštěcí zátku a okolí.
Otevřete vypouštěcí zátku a starý olej zcela vypusťte do nádoby.
Zkontrolujte barvu, zápach, znečištění vody a kovové částice.
Pokud je olej silně znečištěný, může být nutné jej před opětovným naplněním propláchnout.
Zavřete vypouštěcí zátku a doplňte doporučený olej na správnou hladinu.
Krátce spusťte reduktor, zastavte jej, počkejte, až se olej usadí, a znovu zkontrolujte hladinu.
Victory dodává cykloidní reduktory a řešení převodových motorů pro dopravníky, míchačky, mlýny na pelety, balicí stroje, zařízení na odpadní vody a další průmyslové stroje. Pro vlastníky značek, distributory a OEM zákazníky je podpora mazání součástí budování spolehlivé produktové řady.
Victory pomáhá zákazníkům vybrat správný cyklopohon podle výkonu motoru, výstupní rychlosti, točivého momentu, servisního faktoru, typu zatížení a pracovní doby.
Podle velikosti reduktoru, montážní polohy, pracovního cyklu a aplikačního prostředí může Victory před odesláním poskytnout praktické návrhy mazání.

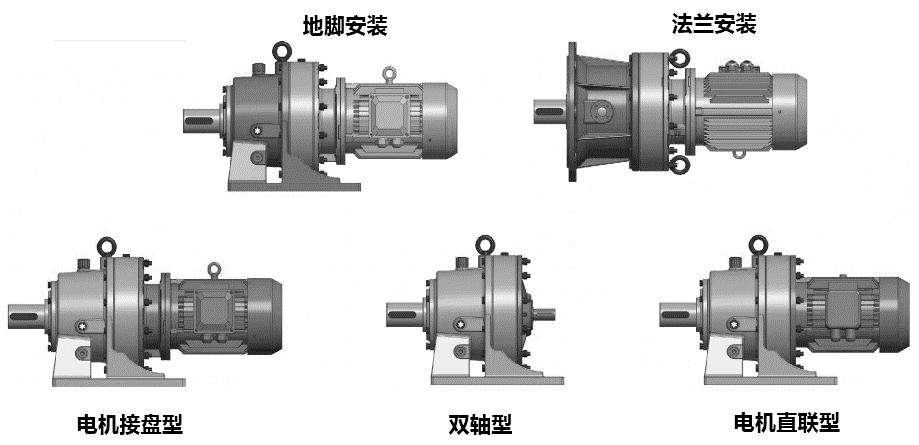

Victory podporuje patkovou montáž, montáž na přírubu, vertikální instalaci, horizontální instalaci, speciální konstrukci hřídele a přizpůsobené rozměry připojení. To pomáhá zákazníkům vyhnout se problémům s mazáním způsobeným nesprávnou instalací.
Victory může dodat cykloidní reduktor s třífázovým motorem, brzdovým motorem, VFD motorem, motorem se speciálním napětím, přizpůsobenou hřídelí, přírubou a typovým štítkem.
Pro distributory a vlastníky značek Victory podporuje zákaznické logo, přizpůsobenou barvu, soukromý štítek, technické výkresy, stabilní sériovou výrobu a konzistentní kontrolu kvality.

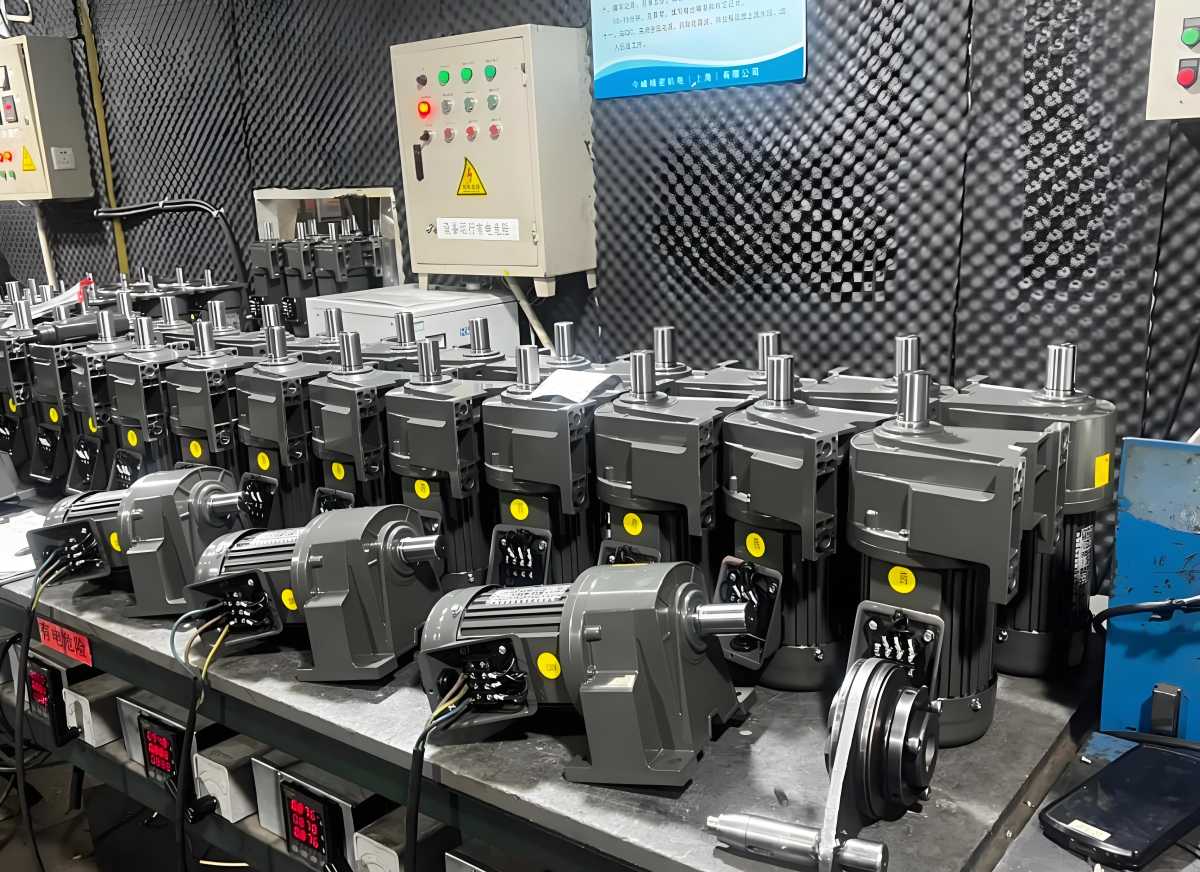

Před odesláním může Victory zkontrolovat vzhled, rotaci, montážní rozměry, plochu těsnění a shodu motoru, aby se snížilo riziko instalace a údržby.
Jednoduchý kontrolní seznam může pomoci snížit riziko selhání.
Před provozem ověřte typ maziva, druh oleje, množství oleje, zátky, odvzdušňovače a těsnění.
Sledujte teplotu, hluk, úniky a vibrace. Broušení, klepání, únik oleje nebo abnormální teplo by měly být okamžitě zkontrolovány.
Vyměňte olej podle plánu, zkontrolujte starý olej, zda neobsahuje částice nebo vodu, a zaznamenejte typ maziva, datum výměny, provozní hodiny a abnormální podmínky.
Používejte olej doporučený dodavatelem reduktoru. Běžné průmyslové cykloidní reduktory mohou používat převodový olej, jako je ISO VG 150, 220 nebo 320, ale přesná volba závisí na modelu, rychlosti, zatížení, teplotě a montážní poloze.
Pouze v případě, že je reduktor navržen pro mazání tukem. Nenahrazujte olej mazivem bez potvrzení dodavatele.
Záleží na provozních hodinách, zatížení, teplotě a prostředí. Těžké, prašné, mokré nebo 24hodinové aplikace vyžadují častější kontrolu a výměnu oleje.
Mezi možné příčiny patří nízká hladina oleje, přeplněný olej, špatná viskozita oleje, přetížení, poškození ložisek, nesouosost, zablokované odvzdušňování nebo špatná ventilace.
Únik oleje může pocházet z opotřebovaných těsnění, přeplnění, zablokovaného odvzdušňování, nesprávného montážního úhlu, vysokého vnitřního tlaku nebo poškozených těsnicích ploch.
To se nedoporučuje. Různé oleje mohou obsahovat nekompatibilní přísady. Pokud měníte typ oleje, před opětovným naplněním reduktor vypusťte a vyčistěte.
Reduktor může utrpět rychlé poškození ložisek, opotřebení cykloidního kotouče, poškození čepu a válečku, přehřátí a úplné selhání. Okamžitě zastavte stroj a zkontrolujte reduktor.
Mazání cyklopohonu je jedním z nejdůležitějších faktorů ovlivňujících spolehlivost převodovky. Správný výběr maziva, správné množství oleje, pravidelná kontrola a včasná výměna oleje mohou snížit přehřívání, opotřebení, hluk, úniky a neočekávané prostoje.
U dopravníků, mixérů, drtičů, mlýnů na pelety, balicích strojů a zařízení pro odpadní vody by se mělo mazání zvážit od začátku výběru reduktoru. Různé zatížení, montážní polohy, provozní hodiny a prostředí vyžadují různou pozornost při mazání.
