Dvonapetostni motor je elektromotor, ki je zasnovan za pravilno delovanje pri dveh različnih nazivnih napajalnih napetostih s spreminjanjem načina povezave statorskih navitij.

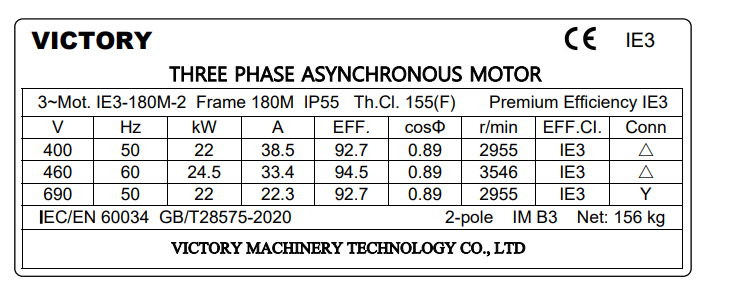

Običajne ploščice z imenom motorja lahko prikazujejo kombinacije napetosti, kot so:
230/460V
220/440V
240/480V
220/380V
230/400V
Nepravilna konfiguracija navitja lahko povzroči resne težave z motorjem.
Na primer, delovanje konfiguracije navitja, namenjenega za 230 V, neposredno iz veliko višje napetosti lahko povzroči:
Prevelik magnetni tok
Zelo visok tok
Hitro pregrevanje
Zaščitni izlet
Poškodbe izolacije
Izgorelost navitja
Če je motor konfiguriran za visokonapetostno razporeditev navitja, vendar je priključen na nižjo napajalno napetost, navitje prejme nezadostno napetost.
Možni simptomi vključujejo:
Šibek začetni navor
Počasno pospeševanje
Prekomerno drsenje
Neuspešen zagon pod obremenitvijo
Pregrevanje
Visok tok glede na mehanski izhod
Zato 'motor še vedno vrti' ne pomeni nujno, da je povezava pravilna.
Izrazi se včasih uporabljajo zamenljivo, vendar niso vedno enaki.
Dvonapetostni motor je posebej zasnovan za dve konfiguraciji nazivne napetosti.
Večnapetostni motor lahko podpira širši razpon delovnih napetosti ali več konfiguracij navitij.
Nekateri motorji so zasnovani posebej za mednarodne stroje in lahko podpirajo razpon napetosti namesto le dveh natančnih nazivnih vrednosti.
Vendar pa mora dovoljeno območje določiti proizvajalec motorja.
Ne domnevajte, da lahko vsak dvonapetostni motor deluje na vsaki vmesni napetosti.
Dvonapetostni motorji so lahko uporabni, če so združeni s pretvorniki s spremenljivo frekvenco.
Na primer, motor z dvojno napetostjo lahko proizvajalcu originalne opreme omogoči uporabo iste osnovne platforme motorja z različnimi vhodno/izhodnimi sistemi VFD.
Vendar mora biti motor priključen v skladu z dejansko izhodno napetostjo VFD.
Če motor 230/400 V Δ/Y prejme približno 230 V trifazni izhod iz VFD:
→ Morda bo potrebna delta.
Če prejme približno 400 V:
→ Morda bo potrebna zvezdica.
Vedno upoštevajte imensko tablico in konfiguracijo VFD.
VFD spreminja frekvenco motorja in napetost.
Za dolgotrajno delovanje pri nizki hitrosti upoštevajte:
Hlajenje motorja
Neodvisen hladilni ventilator
Najmanjša hitrost delovanja
Zahteve za ležaje
Zahteva po navoru
PTC ali PT100 zaščita
Dvonapetostni motorji so še posebej uporabni tam, kjer se oprema prodaja na več trgih.
Proizvajalci strojev lahko zmanjšajo število variant motorjev, ki se uporabljajo pri različnih projektih strank.
Tipična oprema vključuje:

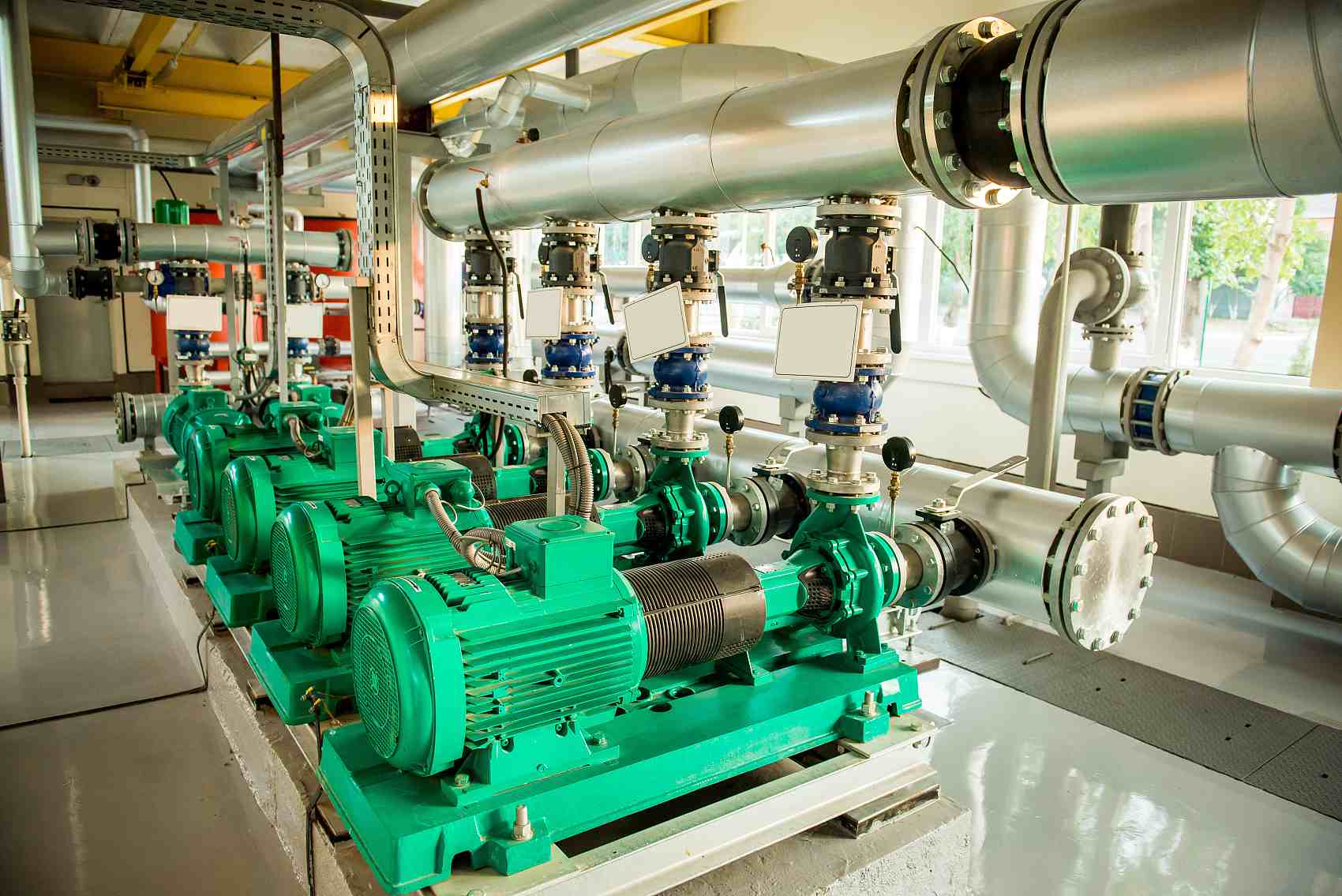

Črpalke
Navijači
Transporterji
Stroji za pakiranje
Kompresorji
Mešalniki
Strojna orodja
Izvoznik lahko prodaja podobne stroje v države, ki uporabljajo drugačne standarde industrijske napetosti.
Pravilno zasnovan dvonapetostni motor lahko poenostavi:
Nabava
Upravljanje z rezervnimi deli
Standardizacija izdelkov
Distributerji motorjev lahko založijo manj osnovnih konfiguracij motorjev, hkrati pa izpolnjujejo več napetostnih zahtev.
Motor z dvojno napetostjo lahko zagotovi tudi prilagodljivost, kjer se isti mehanski okvir motorja uporablja v tovarnah z različnimi sistemi napajanja.
Motorji 230/460 V običajno uporabljajo zaporedno/vzporedno navitje, medtem ko motorji 230/400 V običajno uporabljajo Δ/Y.
Niso enaki.
Napetostna združljivost ne zagotavlja združljivosti 50Hz in 60Hz.
Večina standardnih dvonapetostnih motorjev zahteva ponovno priključitev fizičnega priključka ali kabla.
Zaščita motorja mora ustrezati toku, ki ustreza izbrani napetosti.
Vedno sledite shemi, ki je priložena posameznemu motorju.
Določite dejansko trifazno omrežno napetost na mestu namestitve.
Ugotovite, ali je dobava:
50Hz
60Hz
Določi:
kW ali KM
2, 4, 6 ali 8 polov
Zahtevana nazivna hitrost
Ugotovite, ali projekt potrebuje:
220/380V
230/400V
380/660V
400/690V
220/440V
230/460V
Še ena konfiguracija po meri
Stranka lahko zahteva:
Šest terminalov
Devet sledi
Dvanajst sledi
Fiksna povezava
Zmogljivost zagona zvezda-trikot
Ocenite tudi:
S1 neprekinjeno delovanje
Začetna obremenitev
VFD delovanje
Temperatura okolja
IP zaščita
Razred učinkovitosti
Montaža
Zahteve za nevarna območja

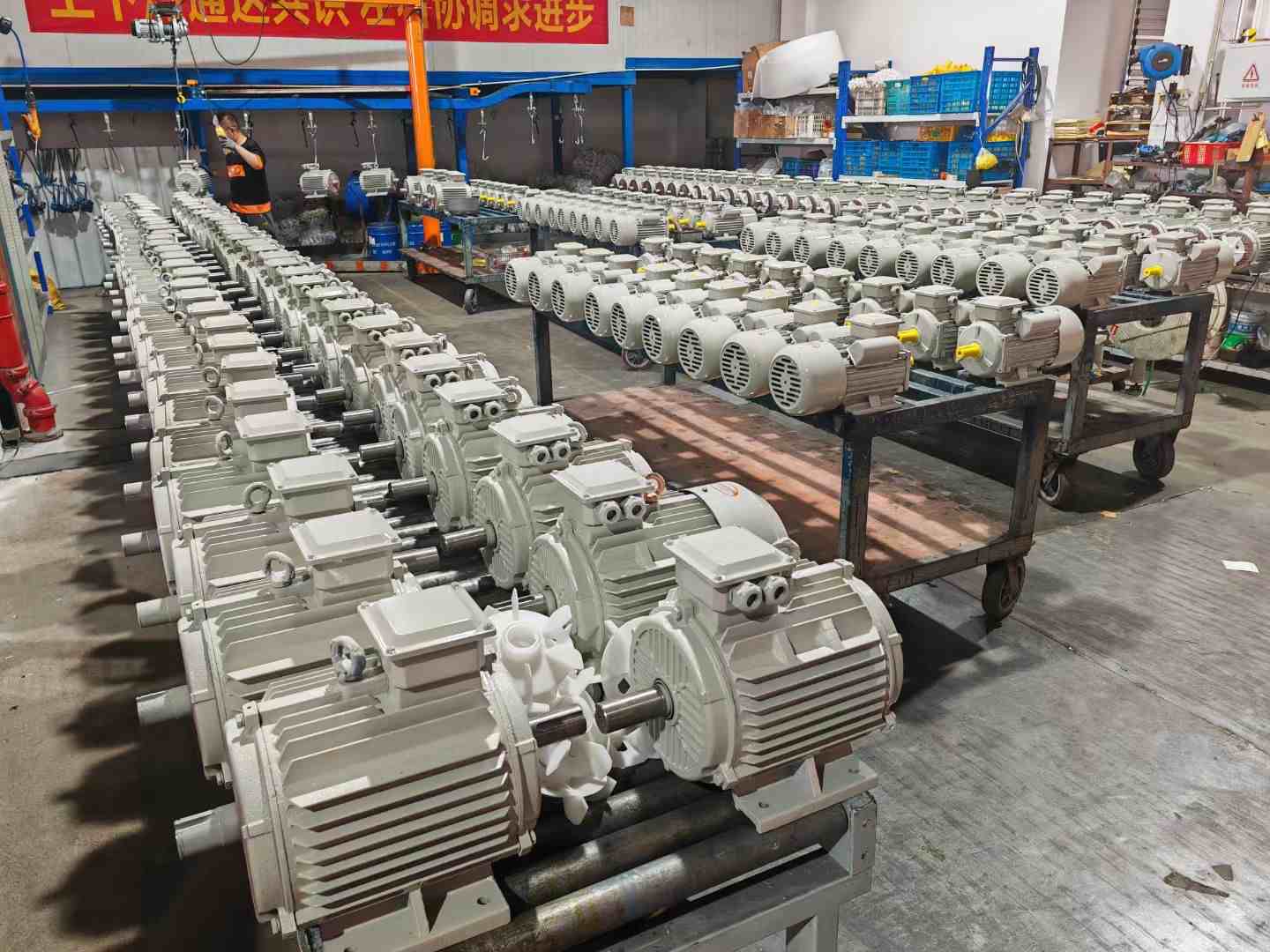

Victory Machinery Technology Co., Ltd. dobavlja industrijske trifazne indukcijske motorje za proizvajalce originalne opreme, distributerje, nadomestne projekte in industrijske uporabnike.
Z 22-letnimi izkušnjami v proizvodnji lahko Victory konfigurira napetost motorja in razporeditev navitij glede na kupčev električni sistem in zahteve glede uporabe.
Glede na zasnovo motorja in projektne zahteve lahko Victory zagotovi konfiguracije, kot so:
220/380V 50Hz
230/400V 50Hz
380/660V 50Hz
400/690V 50Hz
415V 50Hz
220/440V 60Hz
230/460V 60Hz
440V 60Hz
480V 60Hz
Povezavo navitja je treba potrditi posamično, ker lahko različne kombinacije napetosti zahtevajo različne električne izvedbe.
Razpoložljive konfiguracije lahko vključujejo:
IE2 motorji
Visoko učinkoviti motorji IE3
Možnosti motorja IE4
Zavorni motorji
VFD motorji

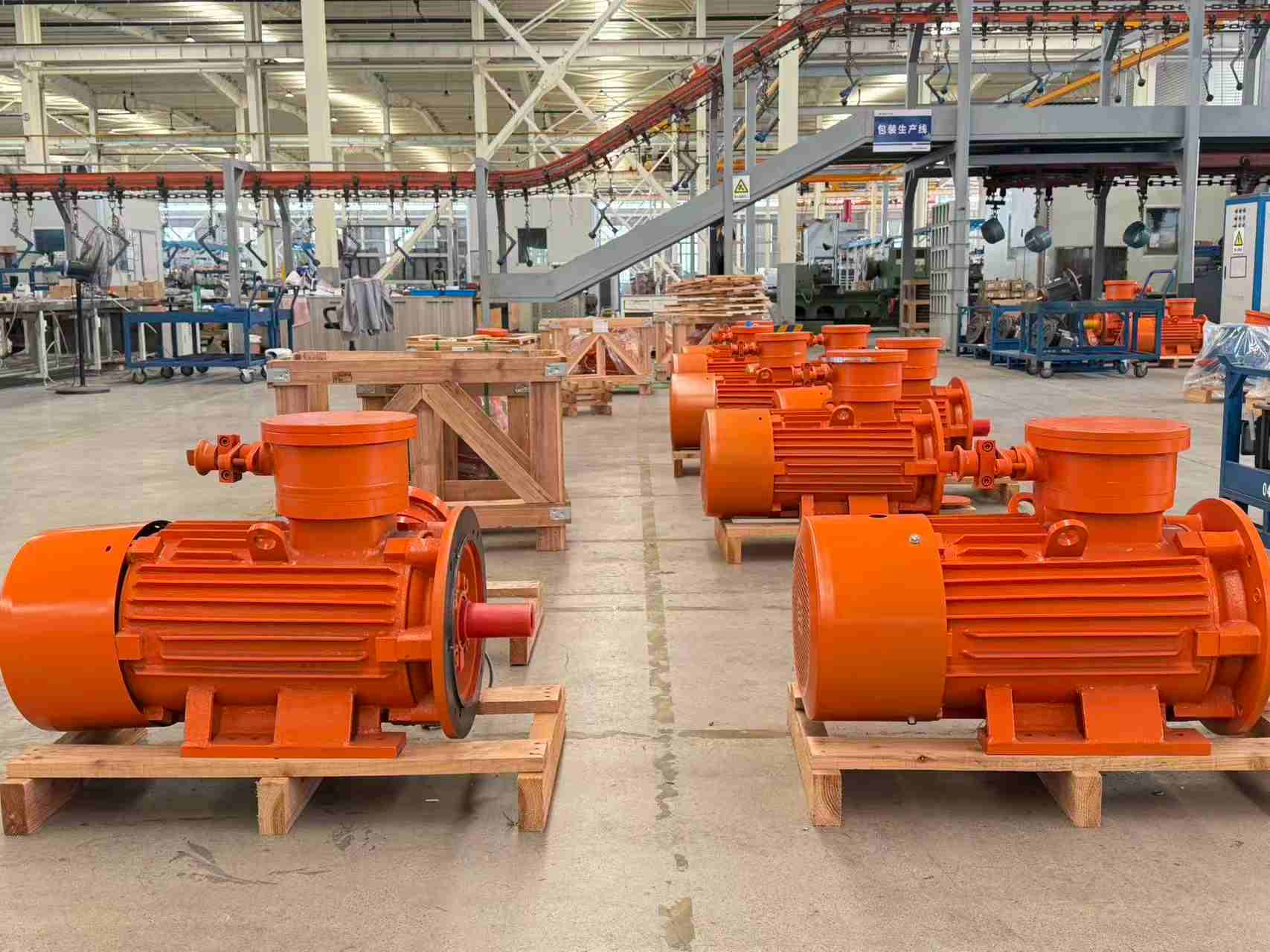

Eksplozijsko varni motorji
Dvohitrostni motorji
Proizvajalcem opreme OEM lahko Victory pomaga standardizirati konfiguracijo motorja glede na ciljne trge.
Prilagajanje lahko vključuje:
Nazivna napetost
Pogostost
Navijalna povezava
Oznake sponk
Shema povezave
Imenska tablica
Montaža motorja
Dimenzije gredi
Prirobnica
Barva
OEM blagovna znamka
Za zamenjavo obstoječega dvonapetostnega motorja zagotovite:
Fotografija z oznako motorja
Nazivna moč
Obe nazivni napetosti
Nazivni tok
Pogostost
Število drogov ali hitrost
Shema povezave
Število sponk ali vodnikov
Okvir in montaža
Dimenzije gredi in prirobnice
Ujemanje le prve napetosti, prikazane na imenski ploščici, ne zadostuje.
Preveriti je treba celotno električno in mehansko konfiguracijo.
Dvonapetostni motor je zasnovan za delovanje pri dveh nazivnih omrežnih napetostih s spremembo povezave statorskega navitja.
Odseki navitij so običajno prekonfigurirani vzporedno za nižjo napetost in zaporedno za višjo napetost, tako da vsak odsek deluje pri predvidenih električnih pogojih.
št.
Motor 230/400 V običajno uporablja povezavo trikotnik/zvezda z napetostnim razmerjem blizu √3, medtem ko motor 230/460 V običajno uporablja serijsko/vzporedne navitne povezave z razmerjem napetosti 2:1.
Za motor, posebej označen z 230/400 V Δ/Y:
230V → Delta
400V → Zvezda
Vedno preverite shemo povezave motorja.
Za motor 400/690 V Δ/Y:
400V → Delta
690V → Zvezda
Če je motor pravilno zasnovan in priključen za obe nazivni napetosti, je motor na splošno namenjen zagotavljanju enake nazivne mehanske izhodne moči.
Ni pomembno, če frekvenca in število polov ostaneta nespremenjena. Hitrost motorja je v prvi vrsti določena s frekvenco in številom polov.
Za približno enako moč nižja napetost zahteva višji omrežni tok. Imenska ploščica običajno navaja nazivni tok za vsako napetost.
Ne. Zaporedno vzporedni dvonapetostni motorji, kot je veliko motorjev 230/460 V, lahko uporabljajo drugačne razporeditve kablov. Sledite posebnemu diagramu na imenski tablici.
Ne samodejno. Frekvenčno združljivost je treba potrditi posebej, ker frekvenca vpliva na hitrost, magnetni pretok in zmogljivost motorja.
Dvonapetostni motor lahko deluje pri dveh nazivnih napetostih, ker so njegova statorska navitja namenoma zasnovana tako, da jih je mogoče rekonfigurirati, pri tem pa ohraniti električne pogoje posameznih odsekov navitij v predvidenem območju.
Vendar pa obstajata dve pomembni načeli dvojne napetosti.
2:1 napetostni motorji , kot so:
230/460V
220/440V
240/480V
običajno uporabljajo serijsko vzporedne navitne povezave.
Motorji s približno √3 napetostnim razmerjem , kot so:
230/400V
220/380V
400/690V
380/660V
običajno uporabljajo povezave Delta/Star.
Teh dveh sistemov ne smemo zamenjevati.
Pravilna izbira dvonapetostnega motorja zahteva preverjanje napetosti, frekvence, nazivnega toka, povezave navitij, razporeditve sponk, števila polov in dejanskih pogojev uporabe.
Victory lahko zagotovi standardne in prilagojene dvonapetostne trifazne motorje za sisteme 50 Hz in 60 Hz, podpira proizvajalce originalne opreme, distributerje in nadomestne projekte z izbiro motorja, električnimi podatki, diagrami ožičenja, tablicami z imeni in mehanskim ujemanjem dimenzij.
