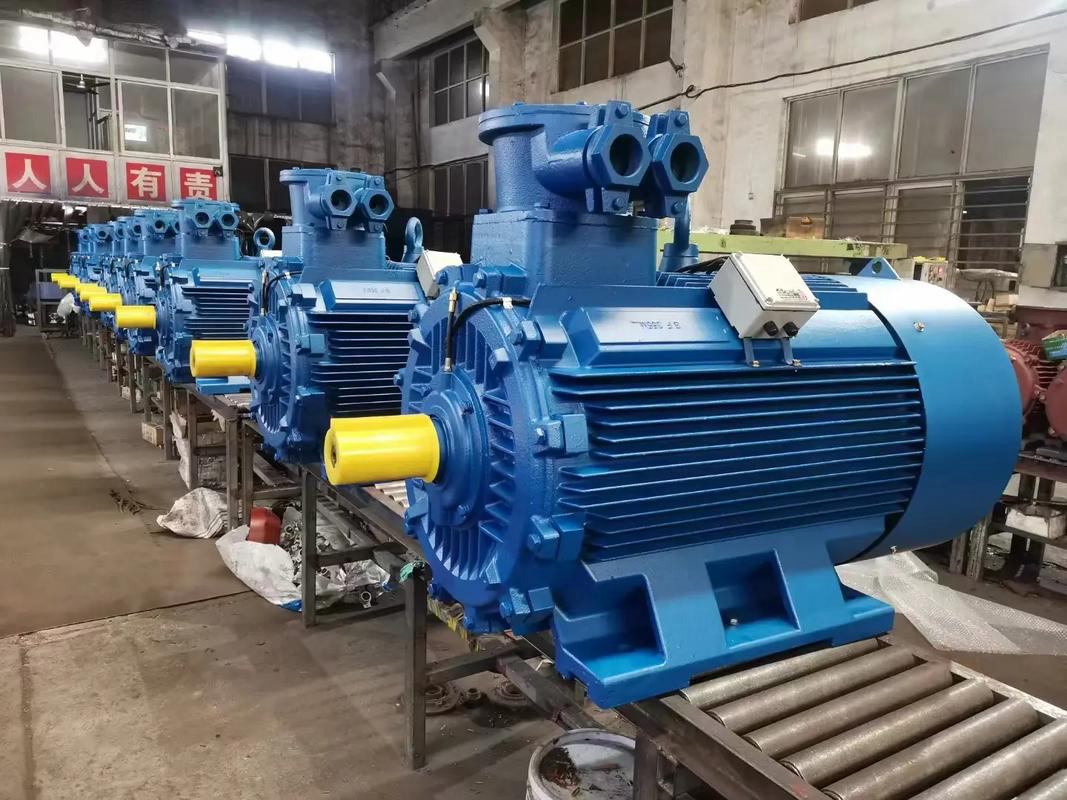

Bygger pålideligt Eksplosionssikre motorprodukter er mere komplicerede end at vælge standard industrimotorer og udskifte deres navneskilte.

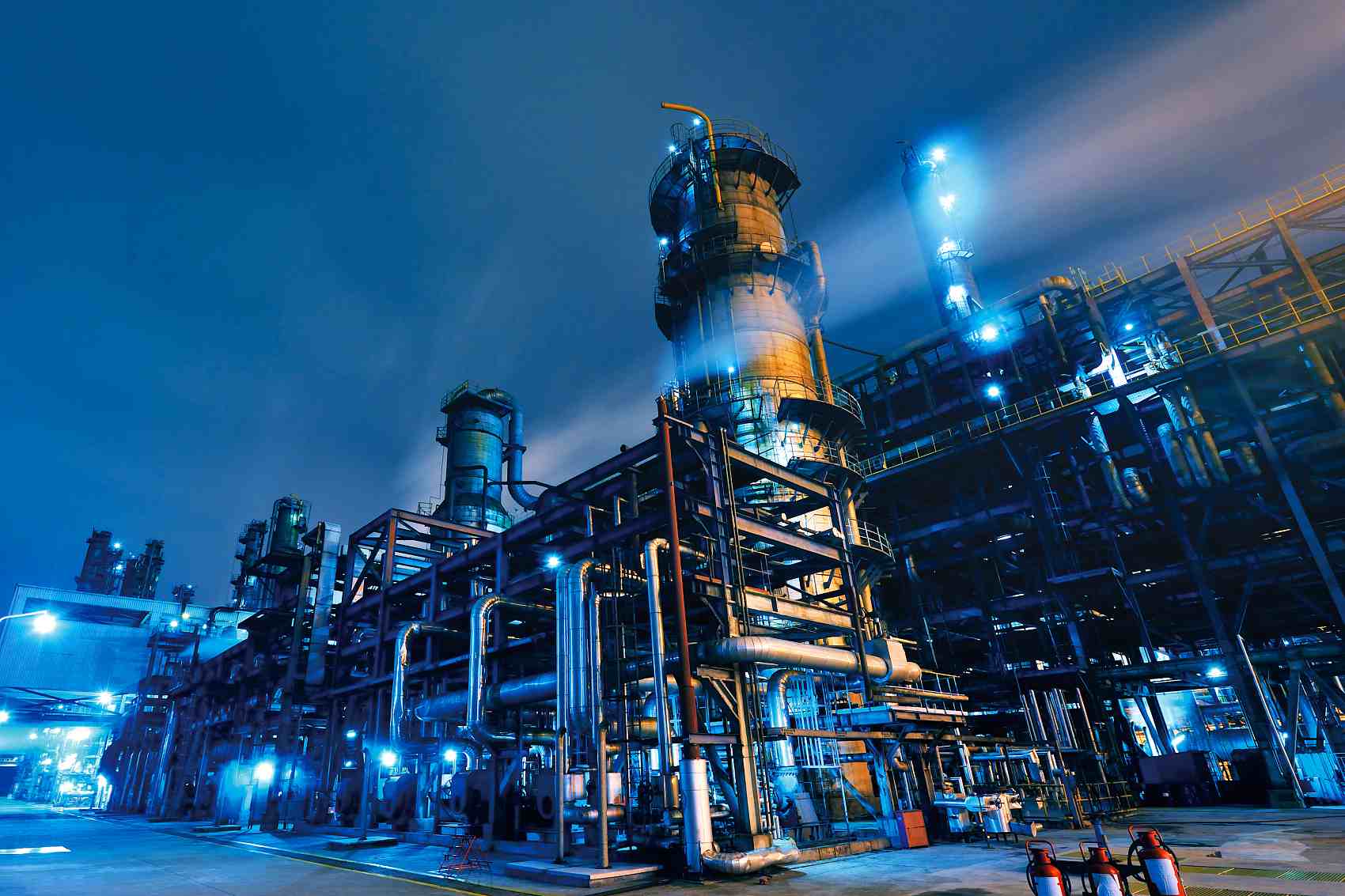

Eksplosionssikre motorer bruges i olieforarbejdning, kemiske anlæg, malingsproduktion, gashåndtering, minedrift, kornforarbejdning, fødevareproduktion, farmaceutiske faciliteter, spildevandsbehandling og andre steder, hvor brændbare gasser, dampe, brændbart støv eller fibre kan skabe en eksplosionsrisiko.
I disse applikationer kan forkert motorvalg skabe konsekvenser, der er langt mere alvorlige end almindeligt udstyrsstop. Motoren skal være egnet til klassificeringen af det farlige område, eksplosivt materiale, temperaturkrav, beskyttelseskoncept, omgivende forhold, elektrisk forsyning, drevet belastning og lokalt certificeringssystem.
Udtrykket 'eksplosionssikker motor' bruges ofte kommercielt som en generel beskrivelse. Under IEC-baserede systemer er flammesikkert kabinet 'Ex d,' øget sikkerhed 'Ex e,' og støvbeskyttelse ved indkapsling 'Ex t' imidlertid forskellige beskyttelseskoncepter med forskellige konstruktions- og testkrav. IEC 60079-0 definerer de generelle konstruktions-, test- og mærkningskrav for Ex-udstyr, mens separate dele af IEC 60079-serien dækker specifikke beskyttelsesmetoder.
Brandejere skal derfor bygge produktsortimentet omkring klart definerede markeder og certificerede konfigurationer i stedet for at markedsføre én motor som egnet til ethvert farligt sted.
Denne guide forklarer, hvordan brandejere kan arbejde med en kvalificeret eksplosionssikker motorproducent til at udvikle en sikker, konsekvent og kommercielt praktisk produktlinje.
Det første skridt er at beslutte, hvor motorerne skal sælges.
Kravene til certificering og mærkning varierer mellem Europa, IECEx-markeder, Nordamerika og lande, der driver deres egne nationale godkendelsessystemer.

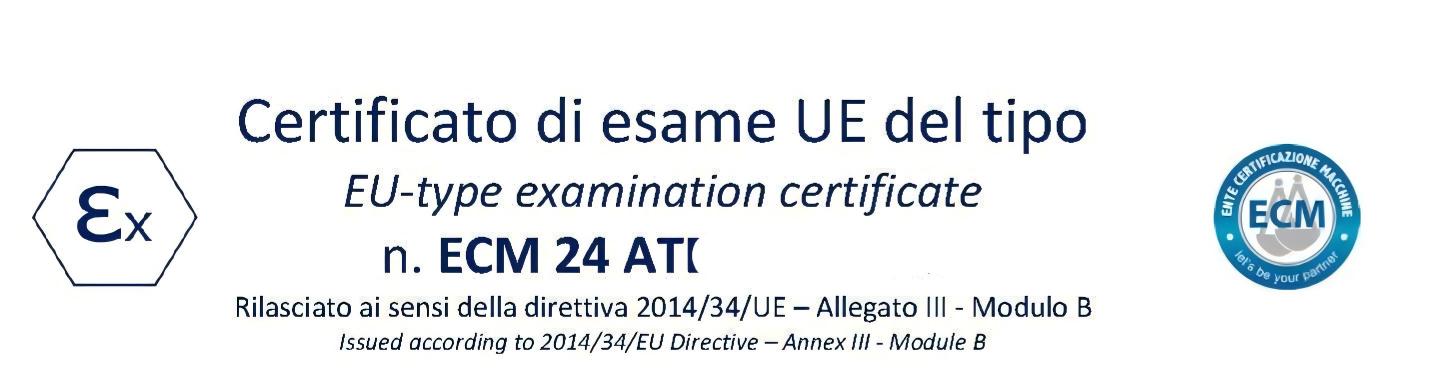

Udstyr, der markedsføres på EU-markedet til brug i potentielt eksplosive atmosfærer, falder ind under ATEX-direktivet 2014/34/EU. Direktivet fastlægger væsentlige sundheds- og sikkerhedskrav og de overensstemmelsesvurderingsprocedurer, der gælder, før omfattet udstyr markedsføres i EU.
En ATEX produktlinje skal planlægges efter faktorer som:
Udstyrsgruppe og kategori
Gas- eller støvmiljø
Beskyttelsesmetode
Gas- eller støvgruppe
Temperaturklasse eller maksimal overfladetemperatur
Udstyrsbeskyttelsesniveau
Omgivende temperaturområde
Krav til certificering og produktionskontrol
Et CE-mærke alene gør ikke en standardmotor egnet til en eksplosiv atmosfære. Den påkrævede ATEX-mærkning og understøttende overensstemmelsesdokumenter skal dække den faktiske motorkonfiguration.
IECEx Certified Equipment Scheme giver international tredjepartscertificering for udstyr, der anvendes i eksplosive atmosfærer. IECEx-certificering omfatter produktvurdering og løbende kvalitetsvurderingsrapporter, der skal verificere, at produktionen forbliver i overensstemmelse med den certificerede prøve.
Nogle lande accepterer IECEx-certifikater direkte, mens andre bruger IECEx-testrapporter som en del af en lokal godkendelsesproces.
Brandejere bør bekræfte:
Om IECEx er accepteret i destinationslandet
Om national registrering også er påkrævet
Om det valgte certifikat dækker den nøjagtige motor
Om fremstillingsstedet er inkluderet
Om tilbehør og optioner er inden for det godkendte omfang
En IECEx elmotor bør aldrig kun vælges fra en katalogbeskrivelse. Certifikatnummer, tidsplan, tegninger, betingelser for certificering og nuværende online certifikatstatus bør gennemgås.
USA og Canada bruger almindeligvis systemer til farlige placeringer baseret på klasser, divisioner, grupper og nogle gange zoner.
I USA skelner OSHA-klassifikationer mellem steder, der involverer brændbare gasser eller dampe, brændbart støv og antændelige fibre eller flyvende. Udstyr skal være godkendt til den specifikke fareklassificering, som det vil blive installeret i.
En ATEX- eller IECEx-mærkning bør ikke automatisk præsenteres som ækvivalent med en nordamerikansk godkendelse.
En mærkeejer, der går ind på det amerikanske eller canadiske marked, bør samarbejde med motorproducenten og et passende certificeringsorgan for at bekræfte den påkrævede NRTL, UL, CSA eller anden anerkendt godkendelse.
Motorleverandøren bør ikke bestemme klassificeringen af farlige områder alene ud fra kundens industri.
En malingsfabrik, kornforarbejdningsanlæg, olieterminal og spildevandsanlæg kan hver indeholde flere forskellige zoner eller divisioner.
Gasfarlige applikationer kan involvere stoffer som kulbrinter, opløsningsmidler, brint eller andre brændbare gasser og dampe.
Kunden skal levere:
Farlig zone eller inddeling
Gas gruppe
Påkrævet temperaturklasse
Påkrævet beskyttelseskoncept
Omgivelsestemperatur
Indendørs eller udendørs installation
Certifikat system
IEC 60079-1 dækker udstyr, der anvender flammesikker kapslingsbeskyttelse 'd.' Indkapslingen er designet og testet i henhold til definerede krav til udstyr beregnet til eksplosive gasatmosfærer.
Konstruktionen afhænger af omhyggeligt kontrollerede funktioner såsom kapslingsstyrke, samlinger, spillerum, gevindindgange, fastgørelseselementer og terminalarrangementer.
Disse funktioner er en del af det certificerede design og må ikke ændres tilfældigt.
IEC 60079-7 dækker øget sikkerhedsbeskyttelse 'e.' Denne beskyttelsesmetode anvender yderligere design- og konstruktionsforanstaltninger for at reducere risikoen for buer, gnister eller for høje temperaturer under definerede driftsforhold.
En Ex e-motor og en Ex d-motor er ikke udskiftelige beskrivelser. Mærkeejere skal bevare den nøjagtige beskyttelsesmærkning, der er godkendt til motoren.

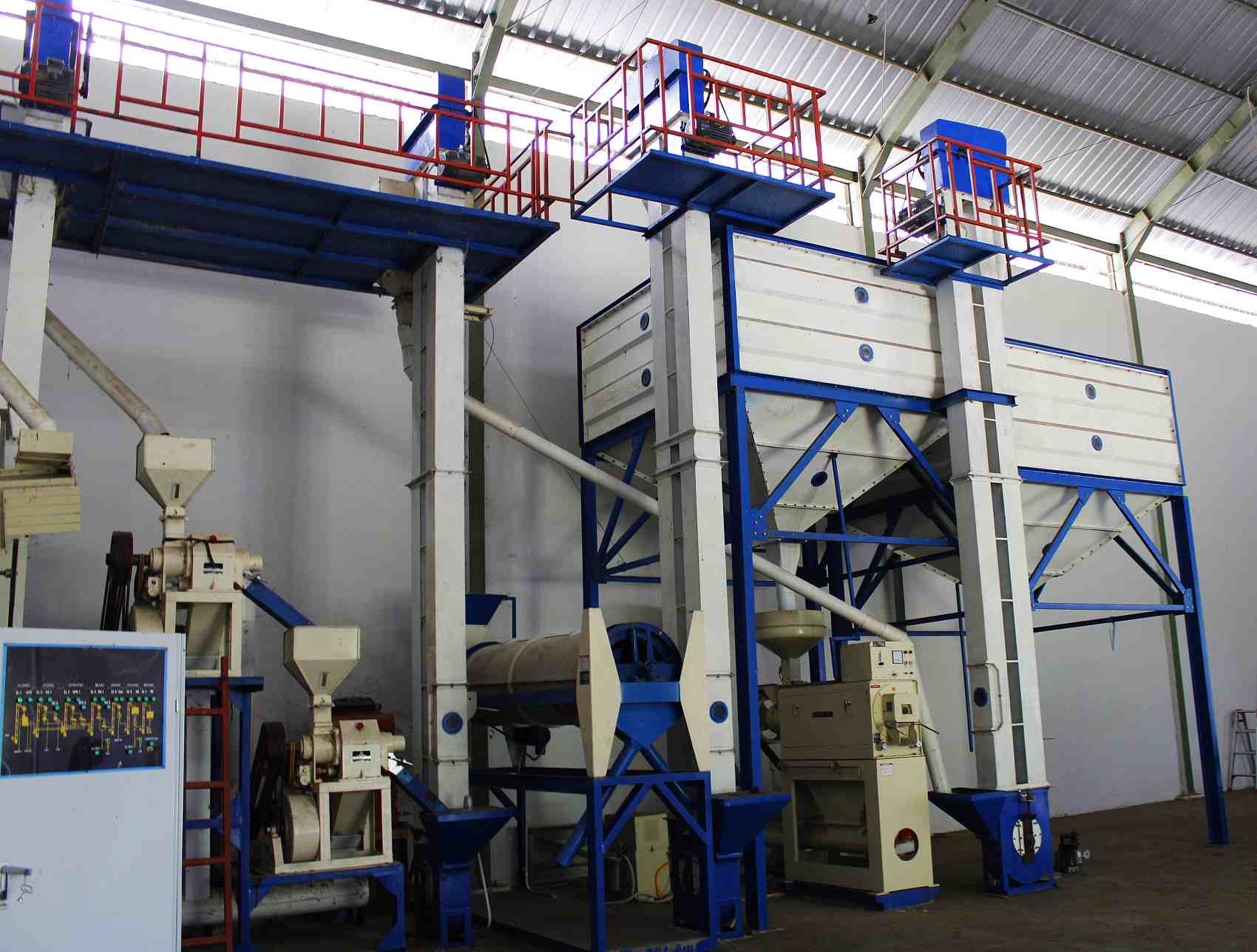

Brændbart støv kan være til stede i kornhåndtering, melproduktion, dyrefoderanlæg, træbearbejdning, metalforarbejdning, kemisk produktion og lignende industrier.
IEC 60079-31 dækker udstyr, der er beskyttet af indkapsling og overfladetemperaturbegrænsning for eksplosive støvatmosfærer.
En pålidelig støveksplosionssikker motorproduktlinje skal overveje:
Støvzone
Støvgruppe
Maksimal overfladetemperatur
Ophobning af støvlag
Indkapslingsbeskyttelse

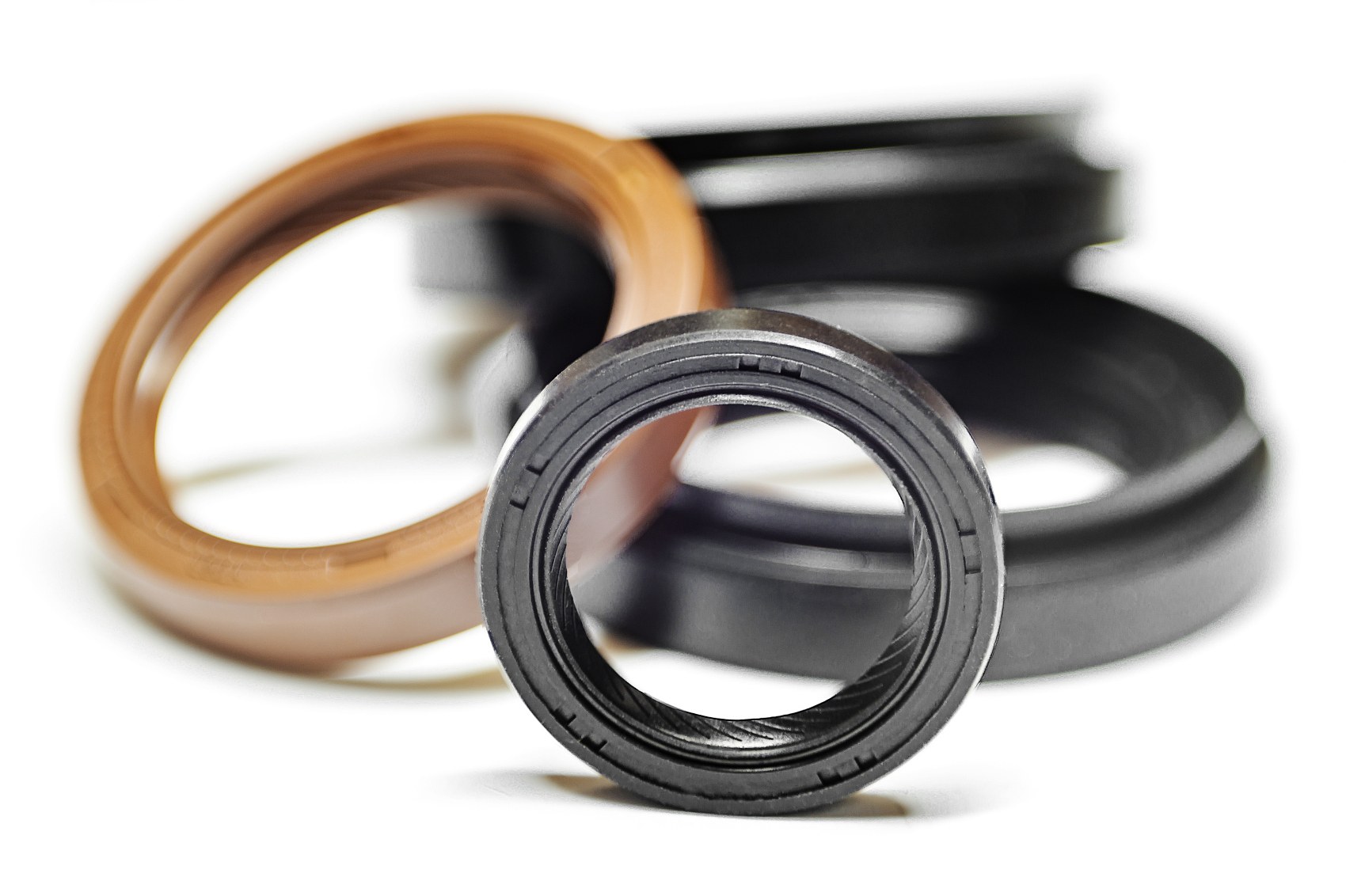

Akseltætning
Klemmekasse tætning
Kølefinder design
Rengørings- og vedligeholdelsesforhold
Støvbeskyttelse bør ikke behandles som en simpel tilføjelse til en gascertificeret motor. Gas- og støvmarkeringer skal understøttes af motorens certificerede konstruktion.
En motor kan blive en antændelseskilde, hvis dens ydre overflade eller interne komponenter når en usikker temperatur.
Temperaturydelsen påvirkes af:
Motorbelastning
Startfrekvens
Omgivelsestemperatur
Spændingsvariation
VFD drift
Køleforhold
Støvophobning
Mekanisk blokering
Lejetilstand
Den valgte motor skal bære den passende temperaturmærkning for det eksplosive materiale og installationsforholdene.
Kunden eller specialisten i farlige områder bør definere den krævede temperaturklasse eller maksimale overfladetemperatur. Motorproducenten bør ikke gætte på dette krav.
Et pålideligt sortiment skal dække de vigtigste markedskrav uden at skabe for mange uoverskuelige kombinationer.
Brandejere kan begynde med flere standardiserede grupper:
Gaseksplosionsbeskyttede motorer til højrisikozoner
Gasmotorer til områder med lavere risiko
Støveksplosionsbeskyttede motorer
Kombinerede gas- og støvkonfigurationer
Eksplosionssikre motorer til VFD-drift

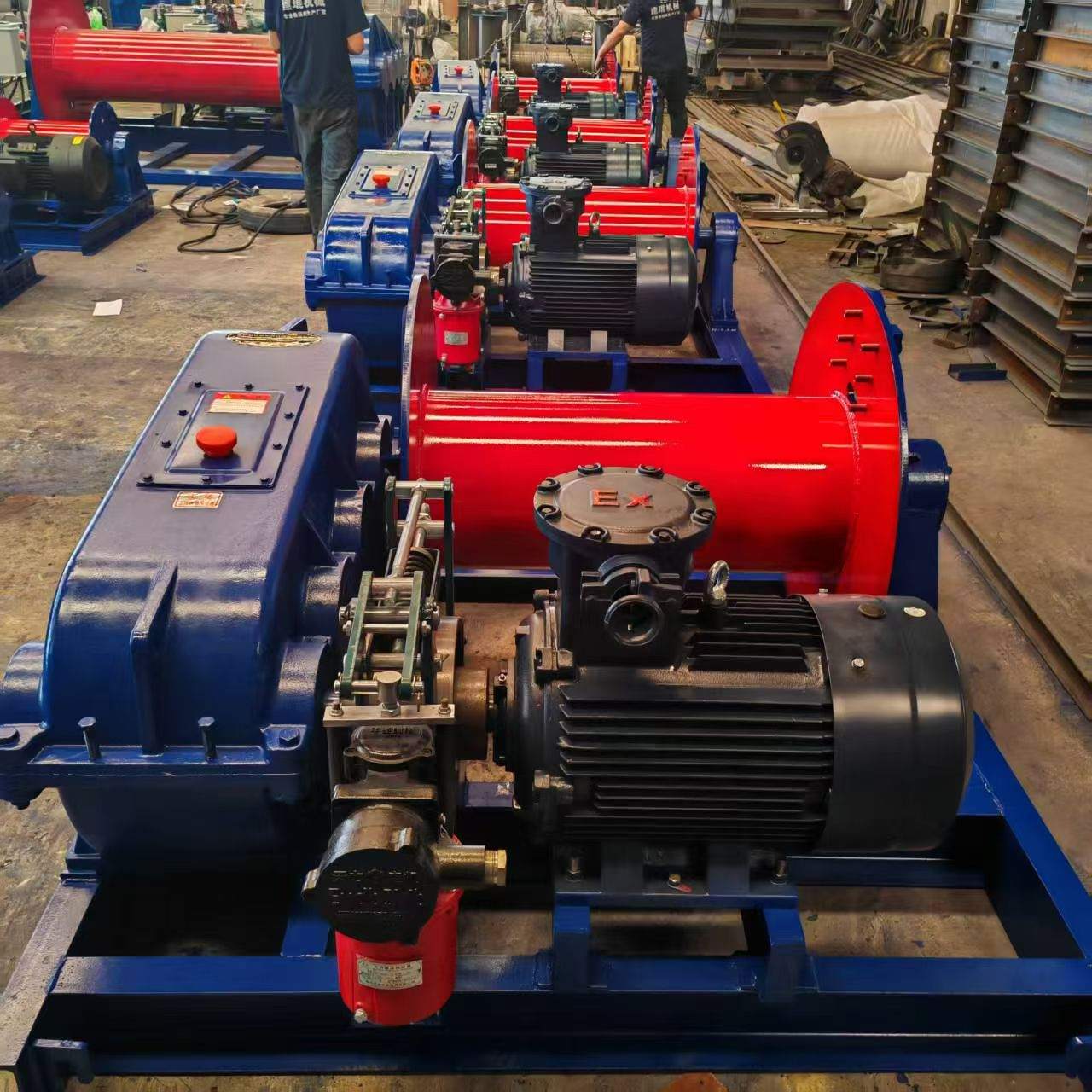

Anvendelsesspecifikke OEM-motorer
Hver gruppe skal have sin egen godkendte modelkodning, teknisk datablad, mærkningsformat og certifikatreferencer.
Det indledende interval bør fokusere på de beføjelser, der oftest efterspørges af målmarkedet.
Overvej:
Typisk pumpe- og blæsereffekt
Almindelige kompressor- og mixerstørrelser
Distributørens lagerkapacitet
Standard IEC-rammestørrelser
Lokal spænding og frekvens
Påkrævede polnumre
Tilgængeligt certificeringsomfang
Et fokuseret område er lettere at kontrollere end et katalog, der indeholder alle mulige strøm-, spændings- og monteringskonfigurationer.
Almindelige muligheder omfatter to-polede, fire-polede, seks-polede og otte-polede motorer.
Produktsortimentet skal vise:
Nominel udgang
Nominel hastighed
Nominel strøm
Effektivitetsklasse
Starter præstation
Toldtype
Tilladt omgivelsesområde
Beskyttelsesmærkning
Specielle to-hastighedsmotorer eller ikke-standardhastigheder bør behandles som separate ingeniørprojekter.

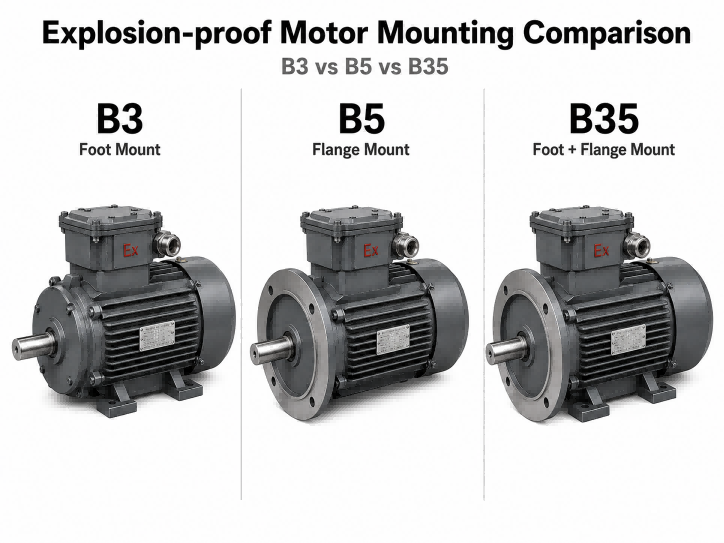

Almindelige monteringsmuligheder omfatter:
IM B3 fodmontering
IM B5 flangemontering
IM B35 fod- og flangemontering
Lodrette akselarrangementer
Tilpassede pumpe- eller gearkassegrænseflader
Forskellige monteringspositioner kan påvirke køling, lejebelastninger, dræning og certificeringsforhold. Ethvert foreslået arrangement skal kontrolleres i forhold til det godkendte design.
Et eksplosionssikkert kabinet kompenserer ikke for et forkert valgt elektrisk design.
Produktlinjen skal definere markedsspecifikke konfigurationer, såsom:
380 V, 50 Hz
400 V, 50 Hz
415 V, 50 Hz
440 V, 60 Hz
460 V, 60 Hz
480 V, 60 Hz
Godkendte dobbeltspændingsarrangementer
Ændring af spænding, frekvens, viklingsforbindelse eller effekt kan påvirke strøm, temperaturstigning, startydelse og certificering.
Mærkeejeren bør bekræfte, at hver elektrisk version er inkluderet i producentens godkendte tekniske omfang.
Leverandøren skal vide:
Driftstimer pr. dag
Starter i timen
Direkte-on-line eller reduceret spænding start
Om maskinen starter under belastning
Accelerationstid
Belastningsinerti
Forventet overbelastning
Kontinuerlig eller intermitterende tjeneste
Ventilatorer med høj inerti, belastede transportører, knusere og blandere kan have længere accelerationstider end simple pumper.
Lange accelerationsperioder kan øge rotor- og statortemperaturerne, selv når den normale kørestrøm er acceptabel.

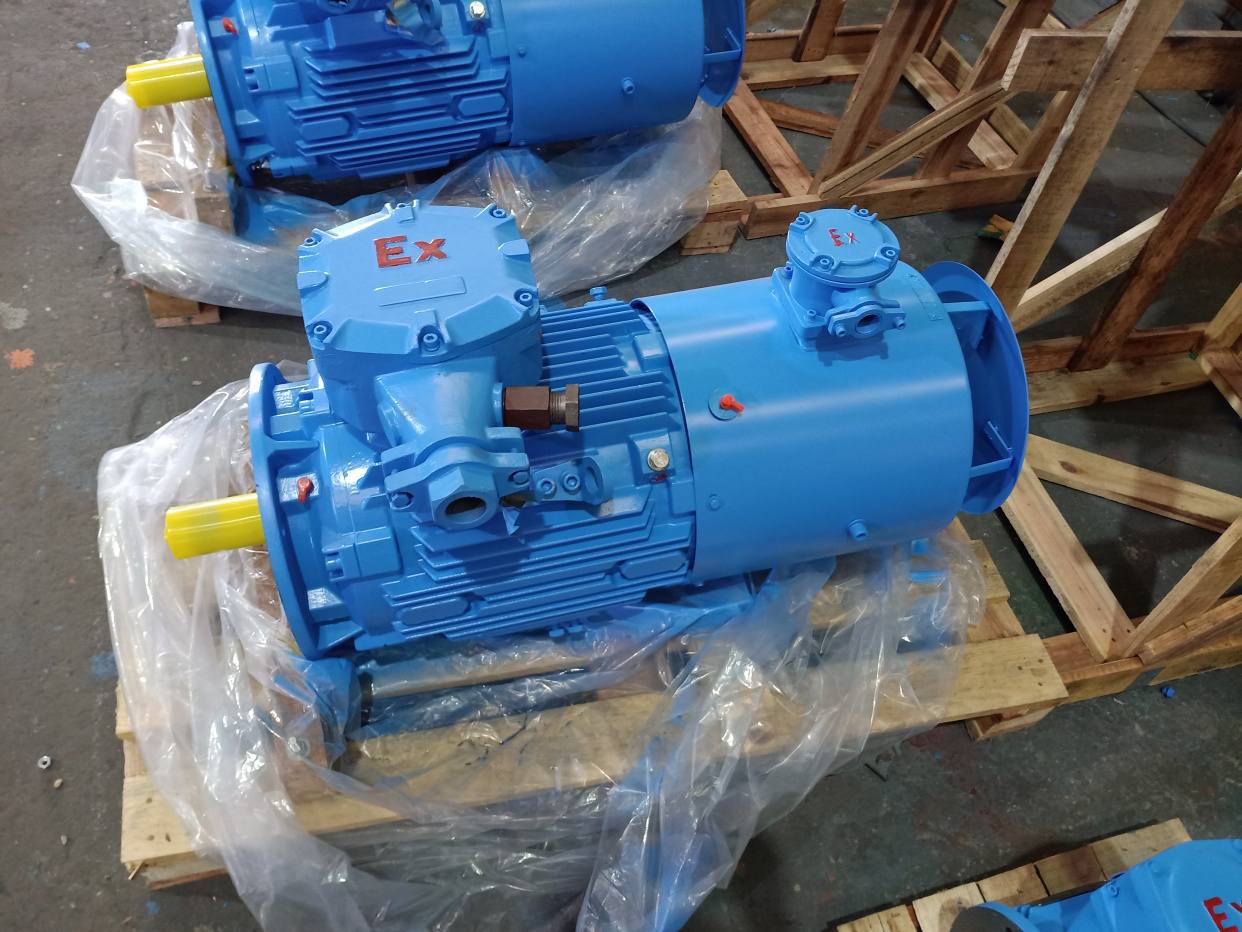

En standard eksplosionssikker motor bør ikke automatisk bruges med en variabel frekvensomformer.
VFD-operation kan påvirke:
Motorkøling ved lav hastighed
Vindingstemperatur
Lejestrømme
Spændingsspidsbelastning
Tilladt hastighedsområde
Overfladetemperatur
Påkrævet termisk beskyttelse
Koordinering af motor og inverter
Certifikatet og fabrikantens instruktioner skal bekræfte, om VFD-drift er tilladt og under hvilke betingelser.

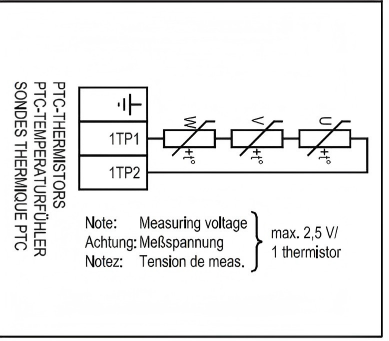

EN VFD-pligtig elektrisk motor i farligt område kan kræve PTC-termistorer, PT100-sensorer, uafhængig køling, begrænsede frekvensområder eller specifikke inverterindstillinger.
Afhængigt af det godkendte design kan termisk beskyttelse omfatte:
PTC termistorer
PT100 temperaturfølere
Lejetemperaturfølere
Rumvarmere
Eksterne beskyttelsesrelæer
Dette tilbehør skal inkluderes i den originale ingeniør- og certificeringsgennemgang. Installation af en ikke-godkendt komponent inde i en Ex-motor kan gøre den godkendte konstruktion ugyldig.
Mekaniske detaljer er afgørende for eksplosionsbeskyttelse og produktkonsistens.
For en Ex d flammesikker motor er indkapslingssamlinger, akselpassager, gevinddele, dæksler og fastgørelseselementer kontrollerede funktioner.
Brandejere bør kræve, at producenten kontrollerer:
Husmateriale
Bearbejdede samlingsdimensioner
Overflade finish
Befæstelseskvalitet
Tråd specifikationer
Cover engagement
Akselafstande
Terminalboks konstruktion
Kritiske dimensioner bør inspiceres og registreres under produktionen.
Klemkassen skal matche det tilsigtede kabelarrangement og certificeringskrav.
Bekræfte:
Kabelgennemføringsgevind
Antal og placering af poster
Godkendte kabelforskruninger
Terminal størrelse
Jordingsklemmer
Klemmekasse orientering
Blindpropper
Krav til tætning
Kabelforskruninger og afskærmningselementer skal være egnede til det relevante beskyttelseskoncept og installation.
Mærkeejere bør undgå at forsyne almindelige industrielle kabelforskruninger med eksplosionsbeskyttede motorer.
Den mekaniske platform skal definere:

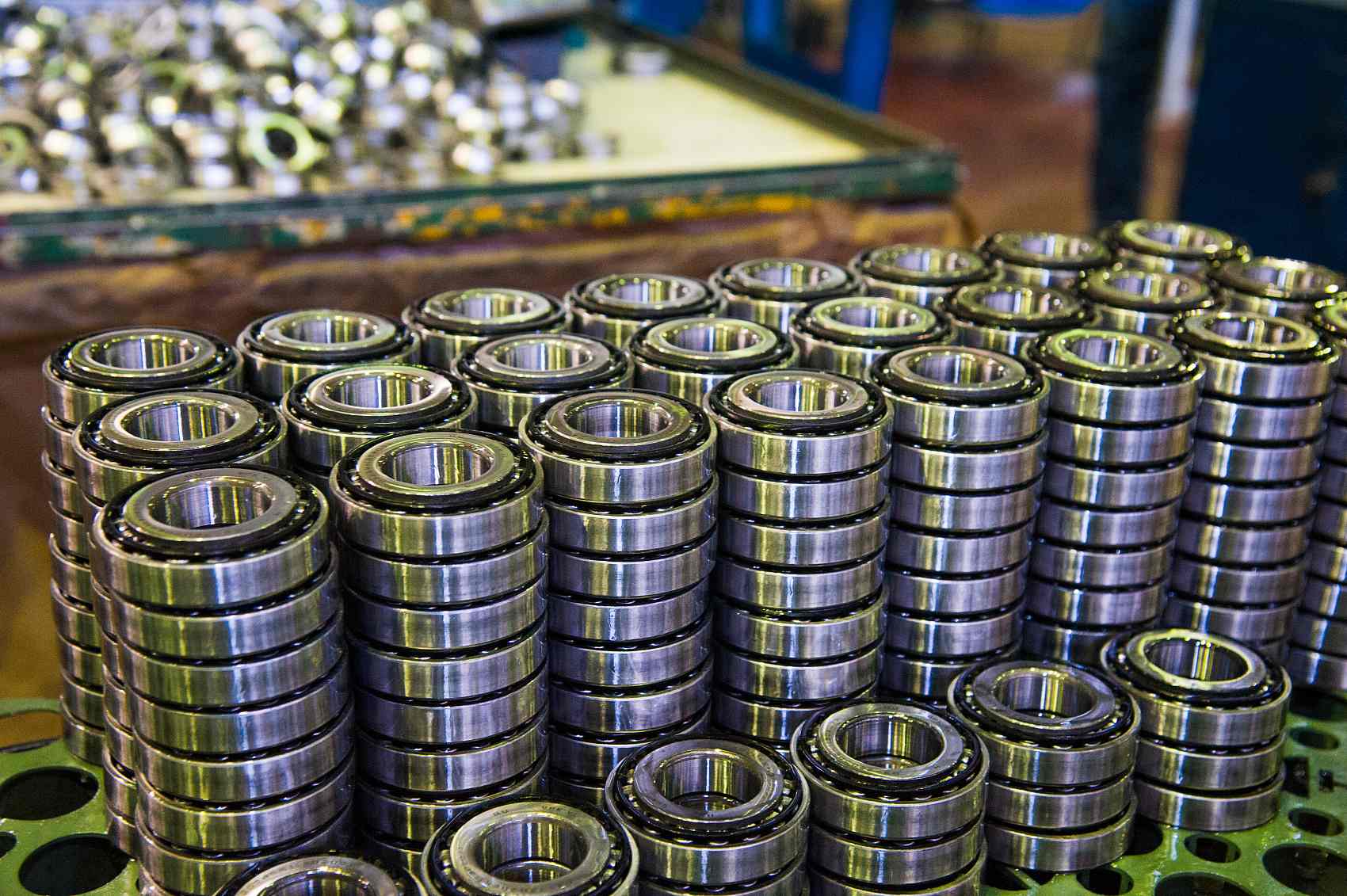

Lejemodeller
Bærende mærker
Intern godkendelse
Fedtspecifikation
Skaft materiale
Akseltolerancer
Radiale og aksiale belastningsgrænser
Tætningsarrangement
Lejefejl kan øge vibrationer, friktion og temperatur. Det kan også beskadige den brandsikre akselgrænseflade eller indkapsling.
Udendørs, kystnære, kemikalier og spildevandsapplikationer kan kræve yderligere korrosionsbeskyttelse.
Valgmuligheder kan omfatte:
Særlige malingssystemer
Navneskilte i rustfrit stål
Korrosionsbestandige befæstelser
Skaftbeskyttelse
Afløbsarrangementer
Højere kabinetbeskyttelse
Anti-kondensvarmere
IP-klassificeringer beskriver beskyttelse mod faste stoffer og vand, men eksplosionsbeskyttelsestypen er defineret separat i IEC 60079-systemet. IEC 60034-5 bemærker, at kapslingsbeskyttelsesklassificeringer for roterende maskiner ikke i sig selv specificerer de beskyttelsesmetoder, der kræves for eksplosive gas- eller støvmiljøer.
At vælge den korrekte eksplosionssikre motorproducent kræver mere end gennemgang af priser og katalogbilleder.
Mærkeejeren bør kontrollere:
Certifikatnummer
Certificeringsorgan
Fabrikantens navn
Fremstillingssted
Motor serie
Rammerækkevidde
Effektområde
Beskyttelsesmærkning
Omgivende rækkevidde
Særlige brugsbetingelser
Certifikatstatus
Certifikatet skal dække den motor, der købes, ikke blot et lignende produkt fra samme fabrik.
Eksplosionsbeskyttet udstyr kræver løbende produktionskonsistens.
For IECEx-projekter giver kvalitetsvurderingsrapporten dokumentation for, at producentens kvalitetssystem er blevet vurderet for at producere udstyr i overensstemmelse med det certificerede design.
Mærkeejeren skal bekræfte, at godkendelsen forbliver gyldig og gælder for fremstillingsstedet.

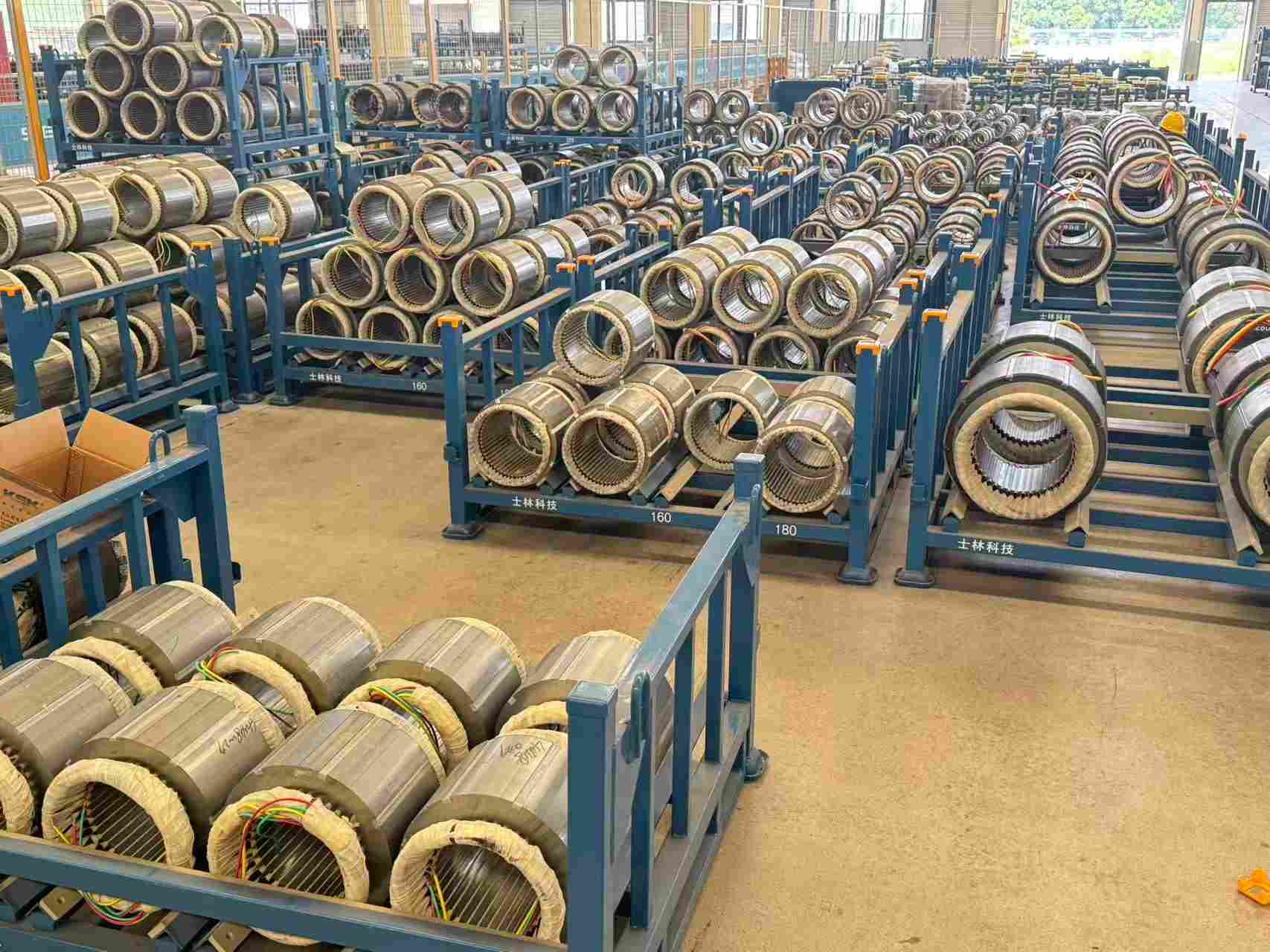

Vigtige materialer omfatter:

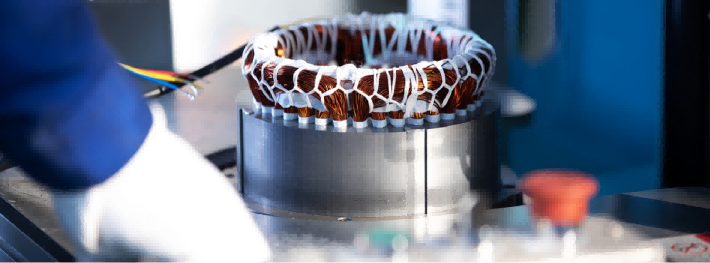

Stator og rotor lamineringer
Kobberviklingstråd
Isoleringsmaterialer
Huse og endeskærme
Lejer
Skafter
Fastgørelsesmidler
Terminalkomponenter
Kabelgennemføringsdele
Tætninger og pakninger
Vigtige processer omfatter bearbejdning, vikling, imprægnering, montering af kabinet, samlingsinspektion, trykprøvning, hvor det er nødvendigt, elektrisk test og mærkningskontrol.
Materiale- eller designændringer bør ikke foretages uden formel teknisk gennemgang.
Indgående materialer skal kontrolleres i forhold til godkendte specifikationer.
Produktionskontrol bør omfatte:
Vindmodstand
Isoleringsarrangement
Rotor balance
Skaftudløb
Leje montering
Kritiske leddimensioner
Tråd inspektion
Befæstelsesbekræftelse
Klemkassesamling
Jording kontinuitet

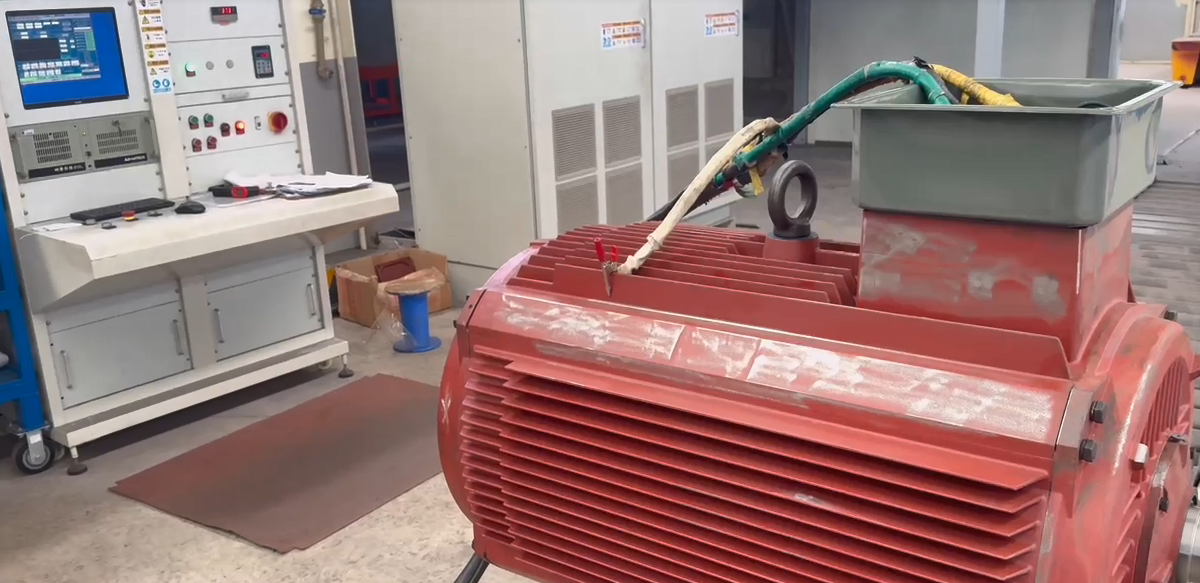

Rutinemæssige motoriske test kan omfatte:
Vindmodstand
Isolationsmodstand
Dielektrisk test
Strøm uden belastning
Strøm uden belastning
Rotationsretning
Hastighed
Støj
Vibration
Jordingsinspektion
Verifikation af navneskilt
Visuel inspektion
Yderligere certificerede produktinspektioner bør følge det gældende certifikat, standarder og produktionskvalitetsplan.
Hver motor skal kunne spores gennem:
Serie- eller batchnummer
Produktionsdato
Godkendt teknisk specifikation
Certifikat reference
Inspektionsjournaler
Batcher af kritisk materiale
Navneskilt rekord
Endelige testresultater
Disse oplysninger er vigtige for at undersøge feltproblemer og administrere genbestillinger.
Private label eksplosionssikre motorer kræver strengere kontrol end standard private label industrimotorer.
Mulig tilpasning kan omfatte:
Kundelogo
Mærkenavn
Maling farve
Karton design
Teknisk manual
Skaft dimensioner
Spænding og frekvens
Monteringstype
Terminalboks position
Enhver teknisk ændring skal dog forblive inden for det certificerede design eller godkendes gennem den korrekte certificeringsprocedure.
Det private mærke må ikke fjerne eller tilsløre nødvendige oplysninger såsom:
Ex mærkning
Certifikatnummer
Beskyttelsestype
Gas- eller støvgruppe
Temperaturklasse
EPL eller udstyrskategori
Omgivende rækkevidde
Producentoplysninger
Serie- eller batchidentifikation
Den endelige tegning af navneskiltet skal godkendes inden produktion.
Hver model skal have en kontrolleret teknisk fil, der indeholder motormærkning, viklingsdata, ramme, montering, akseltegning, lejer, klemkasse, beskyttelsesmærkning, maling, navneskilt, certifikatreferencer og emballage.
Gentagne ordrer bør følge den godkendte fil, medmindre en formel teknisk ændring er gennemført.
Begynd med repræsentative modeller i stedet for hele sortimentet.
Testprøver for elektrisk ydeevne, dimensioner, installationskompatibilitet, temperatur, vibration, start og drift på det faktiske drevne udstyr.
Efter prøvegodkendelse skal du afgive en pilotordre for at evaluere:
Produktionskonsistens
Dokumentation
Emballage
Distributør feedback
Installationsprocedurer
Krav til eftersalg
Udvid først sortimentet, efter at kernemodellerne og leveringsprocessen er blevet verificeret.

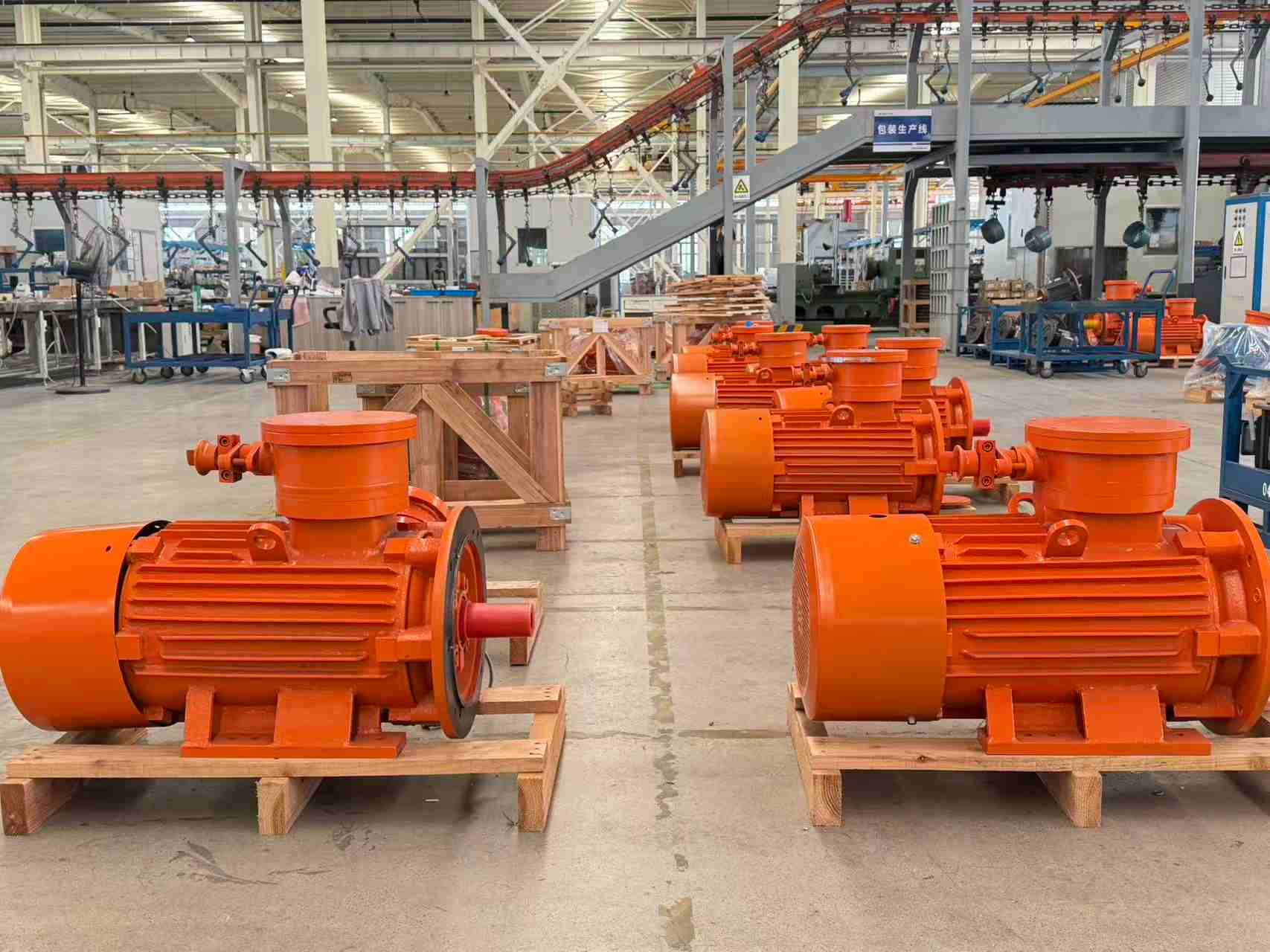

Victory Machinery Technology Co., Ltd. understøtter distributører, mærkeejere og OEM-producenter med standard og tilpassede eksplosionssikre motorløsninger.
Victory har mere end 20 års erfaring inden for fremstilling af elektriske motorer og geardrev, understøttelse af applikationsvalg, tilpasset konstruktion, gentagen produktion og teknisk fejlfinding.
Victory kan levere ATEX eksplosionssikre motorløsninger til applikationer, der involverer Zone 1/21 og Zone 2/22 krav, underlagt den valgte model, mærkning, certifikatomfang og projektbetingelser.
Hvert projekt skal bekræfte det påkrævede gas- eller støvmiljø, beskyttelsesmærkning, temperaturkrav, omgivelsestemperatur og installationsbetingelser før det endelige valg.
Tilgængelige konfigurationer kan omfatte:
100% kobberviklinger
Koldvalsede stålstator- og rotorlamineringer
Klasse F isolering
Støbejernshuse
Standard industrilejer
Valgfri SKF, NSK eller FAG lejer
Navneskilte i rustfrit stål
Anvendelsesspecifikke aksler og flanger
Den godkendte materialekonfiguration kan bekræftes før prøveproduktion.
Victory kan evaluere tilpasning, der involverer:
Spænding og frekvens
Kraft og hastighed
Monteringsarrangement
Skaft dimensioner
Flange dimensioner
Klemmekasse orientering
Kabelgennemføringsgevind
Maling farve
Kundelogo
Private label navneskilt
PTC eller PT100 beskyttelse
Særlige miljøkrav
Alle tekniske muligheder skal gennemgås i forhold til gældende eksplosionsbeskyttelsesattest og godkendt konstruktion.
Brandejere kan begynde med tekniske prøver eller en pilotbatch, før de frigiver en større ordre.
Tegninger, motorspecifikationer, mærkningsdetaljer og navnepladedesign kan bekræftes før produktion.
Motorer kan inspiceres for elektrisk ydeevne, start, strøm, isolering, støj, vibrationer, akseldimensioner, terminalkonfiguration, kritisk udseende og navneskilts nøjagtighed.
Victory giver en 18-måneders garanti efter levering , understøttet af teknisk undersøgelse, reservedele eller udskiftningsløsninger i henhold til årsagen til det rapporterede problem.
Nej. Gas- og støvanvendelser har forskellige klassifikationer, beskyttelsesmetoder, grupper og temperaturkrav. Motormærkningen og certifikatet skal dække det faktiske miljø.
Nej. USA kræver almindeligvis godkendelse af sit eget klassificeringssystem for farlige steder. ATEX- eller IECEx-certificering erstatter ikke automatisk den nordamerikanske godkendelse.
Angiv zone eller division, gas- eller støvgruppe, temperaturklasse, beskyttelseskoncept, certifikatkrav, omgivelsestemperatur, motoreffekt, spænding, frekvens, montering, anvendelse, driftscyklus og VFD-forhold.
Kun når motordesignet, certifikatet, fabrikantens instruktioner, termisk beskyttelse og driftsområde tillader VFD-drift.
nr. IP66 beskriver beskyttelse mod indtrængning af støv og vand. Eksplosionsbeskyttelse kræver den passende Ex-konstruktion, mærkning, testning og certificering.
Ja, men alle obligatoriske certificerings- og eksplosionsbeskyttelsesoplysninger skal forblive nøjagtige og synlige. Det endelige navneskiltdesign bør gennemgås før produktion.
En standardmotor bør ikke konverteres ved blot at bruge et stærkere hus eller tilføje et Ex-navneskilt. Eksplosionsbeskyttelse afhænger af et komplet testet og certificeret design.
Bygger pålideligt eksplosionssikre motorproduktlinjer kræver omhyggelig markedsplanlægning, information om farlige områder, certificeringskontrol, stabil konstruktion, streng produktionskvalitet, komplet dokumentation og sporbar produktion.
Mærkeejere bør aldrig kun vælge disse motorer efter effekt, spænding, pris eller IP-klassificering. Den påkrævede zone eller inddeling, eksplosivt materiale, beskyttelsesmetode, temperaturklasse, omgivende område, driftscyklus, starttilstand, VFD-brug og certifikatsystem skal alle bekræftes.
Den sikreste udviklingsproces er at definere målmarkederne, vælge et fokuseret udvalg, verificere certifikater, godkende tekniske prøver, fuldføre applikationstest, lancere en pilotbatch og først udvide efter produkt- og produktionskonsistens er blevet bevist.
Victory Machinery Technology Co., Ltd. kan understøtte motorvalg, tilpasset konstruktion, ATEX-projektevaluering, tekniske tegninger, udvikling af private label, kvalitetsinspektion og gentagen levering.
Send os din klassificering af farlige områder, påkrævet Ex-mærkning, motoreffekt, spænding, frekvens, monteringstype, anvendelse, mængde og krav til branding. Vores tekniske team vil evaluere projektet og anbefale en passende eksplosionssikker motorkonfiguration.
